Gần đây, nhiều bạn bè đã liên hệ với tôi để tìm kiếm sơ đồ chi tiết của robot OTC dòng AII (A2). Vì AII (A2) là dòng robot được OTC phát hành từ nhiều năm trước, thông tin khó tìm hơn, nhưng tôi đã đáp ứng mong đợi và tìm thấy. Hôm nay, chúng ta hãy cùng tìm hiểu về robot hàn model AII-B4 này.
Đầu tiên, hãy cùng xem sơ đồ cấu tạo chi tiết của robot hàn OTC AII-B4 (A2-B4). Đây là dòng robot cổ điển của OTC, vẫn được sử dụng rộng rãi trong nhiều ứng dụng hàn công nghiệp.

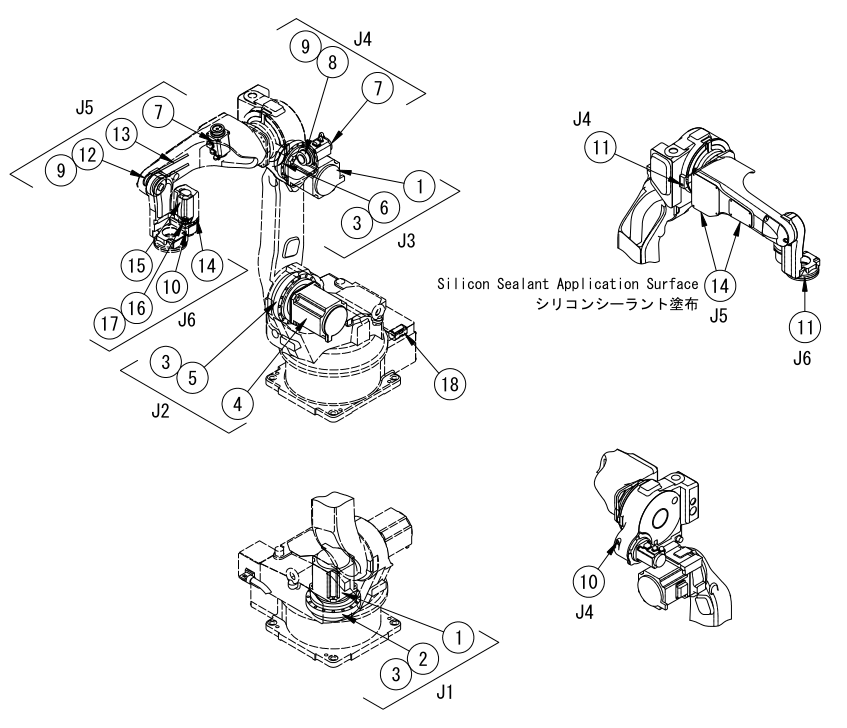

Hình 1: Sơ đồ cấu tạo chi tiết Robot hàn OTC AII-B4 (A2-B4)
Danh Mục Phụ Tùng Robot OTC AII-B4 (A2-B4) Theo Từng Trục
1. Trục J1 (Trục thứ nhất)
Ký hiệu ①: Motor Servo AC, Model: W-L02149
Ký hiệu ②: Bộ giảm tốc RV, Model: L10725G00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
2. Trục J2 (Trục thứ hai)
Ký hiệu ④: Motor Servo AC, Model: W-L02150
Ký hiệu ⑤: Bộ giảm tốc RV, Model: L10725F00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
3. Trục J3 (Trục thứ ba)
Ký hiệu ①: Motor Servo AC, Model: W-L02149
Ký hiệu ⑥: Bộ giảm tốc RV, Model: L10725E00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
4. Trục J4 (Trục thứ tư)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑧: Bộ giảm tốc Harmonic, Model: W-L02034
Ký hiệu ⑨: Dầu mỡ bôi trơn, Model: 2670-052
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-017
Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-017
5. Trục J5 (Trục thứ năm)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑫: Bộ giảm tốc Harmonic, Model: L10725H00
Ký hiệu ⑬: Dây đai truyền động, Model: W-L02051
Ký hiệu ⑭: Dầu mỡ bôi trơn, Model: 2670-015
Ký hiệu ⑨: Dầu mỡ bôi trơn, Model: 2670-052
6. Trục J6 (Trục thứ sáu)
Ký hiệu ⑮: Motor Servo AC, Model: W-L02147
Ký hiệu ⑯: Bộ giảm tốc Harmonic, Model: W-L02036
Ký hiệu ⑭: Dầu mỡ bôi trơn, Model: 2670-015
Ký hiệu ⑰: Dầu mỡ bôi trơn, Model: 2670-053
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-017
Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-017
7. Hệ Thống Cáp Nội Bộ
Cáp (1): Đơn vị cáp (từ phần sau thân chính đến cánh tay trên), Model: L10460F00
Cáp (2): Bộ lắp ráp cáp (cho trục J5 và J6 trong cánh tay trên), Model: L10470F00
Cáp (3): Bộ lắp ráp cáp (cho trục J5 và J6 trong cánh tay trên), Model: L10470G00
Cáp (4): Bộ lắp ráp cáp (cho trục J6 trong cánh tay trên), Model: L10470H00
8. Các Bộ Phận Lắp Ráp
Bộ trục J5: Đơn vị trục J5 (bộ lắp ráp trục J5), Model: L10470C00
Bộ trục J6: Đơn vị trục J6 (bộ lắp ráp trục J6), Model: L10470B00
9. Các Bộ Phận & Linh Kiện Khác
Cáp nguồn 1: Cáp nguồn (bên trong J1), Model: L10460R00
Cáp nguồn 2: Cáp nguồn (từ J2 đến cánh tay trên), Model: L10460S00
Ký hiệu ⑱: Pin, Model: 100-2147
Mua Phụ Tùng Robot Hàn OTC AII-B4 (A2-B4) Chính Hãng
Nếu quý khách có nhu cầu mua phụ tùng thay thế cho Robot hàn OTC AII-B4 (A2-B4) hoặc các thiết bị hàn OTC khác, vui lòng liên hệ với chúng tôi. Công ty chúng tôi chuyên cung cấp tất cả các loại thiết bị và phụ tùng OTC chính hãng với chất lượng cao và giá cả cạnh tranh.
