Trước tiên, hãy cùng xem sơ đồ cấu tạo chi tiết của robot hàn OTC FD-V6. Dựa trên sơ đồ này, chúng ta có thể xác định mô hình phụ tùng phù hợp theo bảng dưới đây.

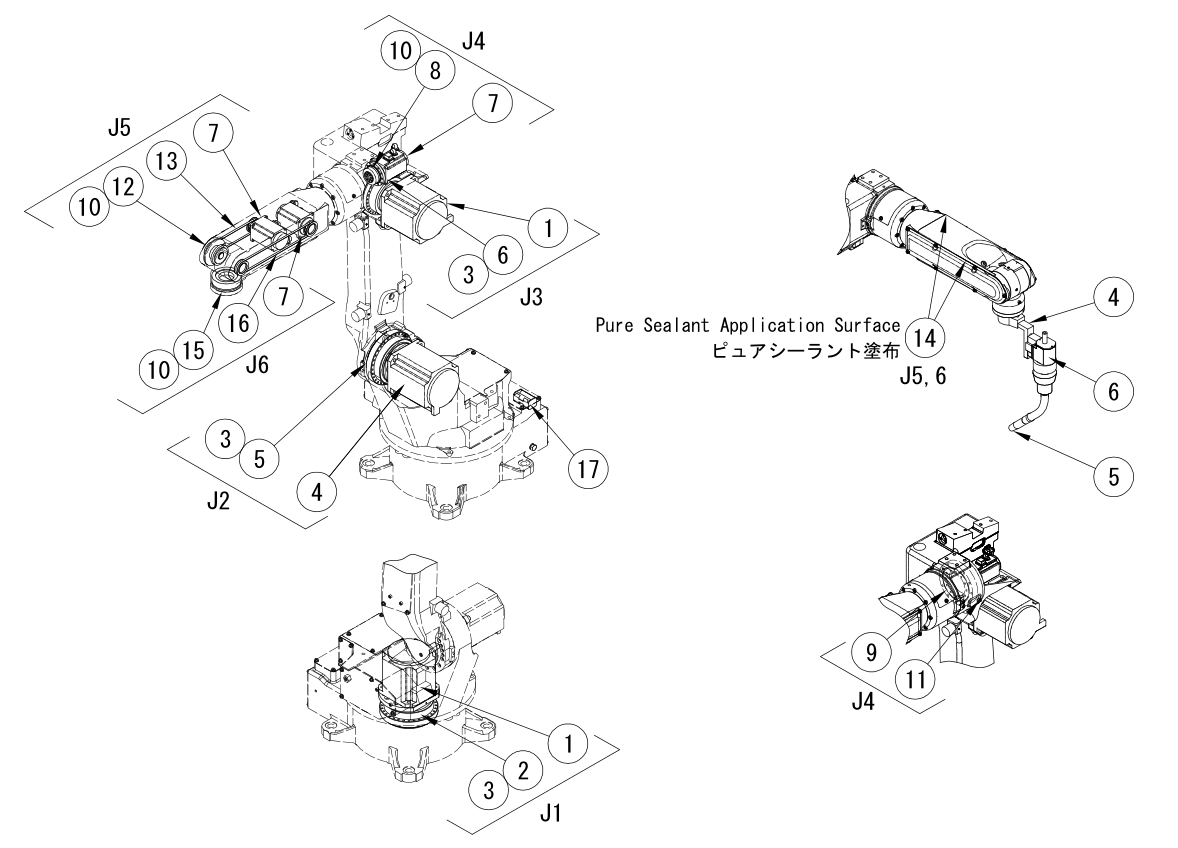

Hình 1: Sơ đồ cấu tạo chi tiết Robot hàn OTC FD-V6
Danh Mục Phụ Tùng Robot OTC FD-V6 Theo Từng Trục
1. Trục J1 (Trục thứ nhất)
Ký hiệu ①: Motor Servo AC, Model: W-L02662
Ký hiệu ②: Bộ giảm tốc RV, Model: L11130X00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
2. Trục J2 (Trục thứ hai)
Ký hiệu ④: Motor Servo AC, Model: W-L02641
Ký hiệu ⑤: Bộ giảm tốc RV, Model: L11130Y00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
3. Trục J3 (Trục thứ ba)
Ký hiệu ①: Motor Servo AC, Model: W-L02662
Ký hiệu ⑥: Bộ giảm tốc RV, Model: L11130Z00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
4. Trục J4 (Trục thứ tư)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑧: Bộ giảm tốc Harmonic, Model: W-L01948
Ký hiệu ⑨: Vòng bi lăn chéo, Model: W-L02555
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-053
Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 100-1491
5. Trục J5 (Trục thứ năm)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑫: Bộ giảm tốc Harmonic, Model: W-L01949
Ký hiệu ⑬: Dây đai Timing J5, Model: W-L01945
Ký hiệu ⑭: Keo làm kín, Model: 100-1516
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-053
6. Trục J6 (Trục thứ sáu)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑮: Bộ giảm tốc Harmonic, Model: W-L02270
Ký hiệu ⑯: Dây đai Timing J6, Model: W-L01946
Ký hiệu ⑭: Keo làm kín, Model: 100-1516
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-053
7. Các Bộ Phận & Linh Kiện Khác Của Robot FD-V6
Cáp (1): Bộ lắp ráp cáp (từ khung sau đến cánh tay trên), Model: L11130F00
Cáp (2): Bộ lắp ráp cáp (cho trục J5 và J6 bên trong cánh tay trên), Model: L10460G00
Bộ trục J5 & J6: Bộ phận đơn vị trục J5, J6, Model: L10460B00
Ký hiệu ⑰: Pin, Model: 100-2147
Mua Phụ Tùng Robot Hàn OTC FD-V6 Chính Hãng
Nếu quý khách có nhu cầu mua phụ tùng thay thế cho Robot hàn OTC FD-V6 hoặc các thiết bị hàn OTC khác, vui lòng liên hệ với chúng tôi. Công ty chúng tôi chuyên cung cấp tất cả các loại thiết bị và phụ tùng OTC chính hãng với chất lượng cao và giá cả cạnh tranh.
