Bài viết này cung cấp danh sách đầy đủ các linh kiện và thông số kỹ thuật cho máy hàn OTC CPVE400. Nhận thấy nhiều thợ hàn đang sửa chữa máy hàn OTC dòng CPVE có thể xác định chính xác nguyên nhân hư hỏng và biết bộ phận cần thay thế, nhưng lại không nắm rõ thông số và model chính xác của linh kiện. Vì vậy, chúng tôi đã tổng hợp toàn bộ danh mục linh kiện CPVE400 kèm model tương ứng, giúp quý khách dễ dàng tìm kiếm và đặt hàng chính xác.

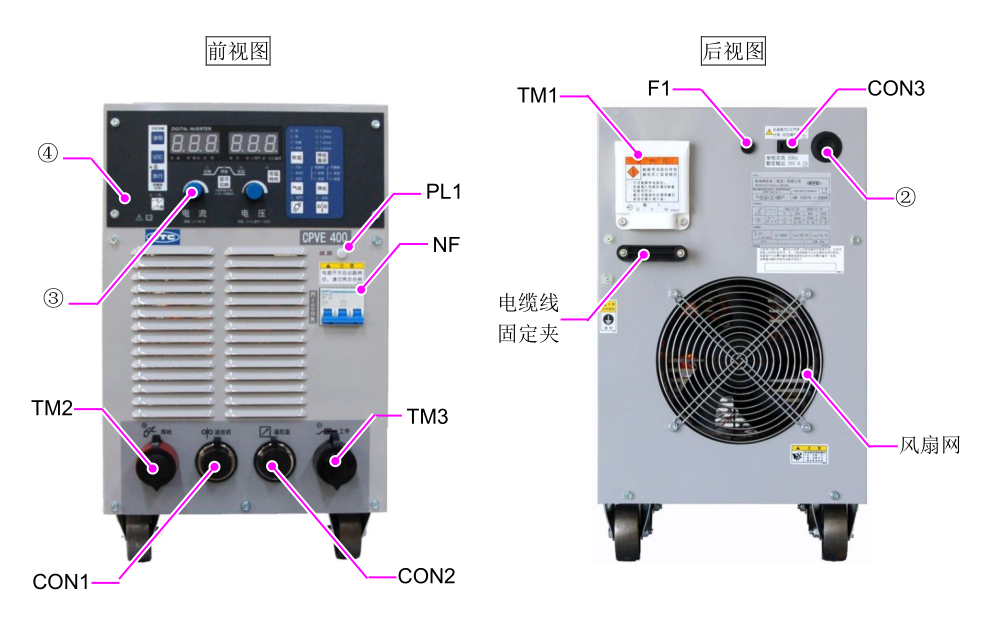

Toàn cảnh máy hàn OTC CPVE400
Bảng điều khiển và mặt trước

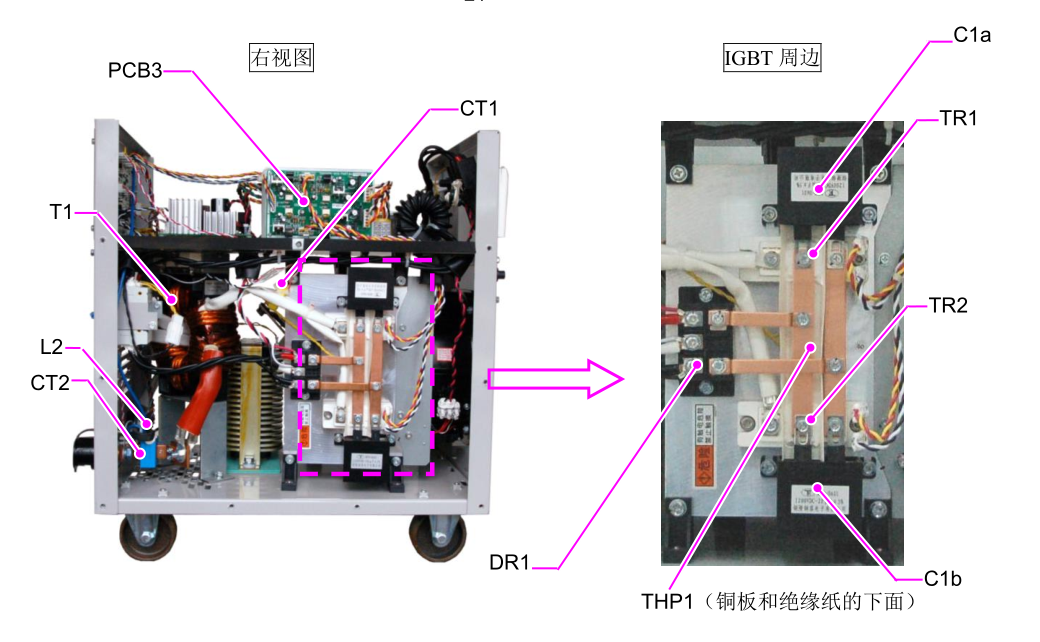

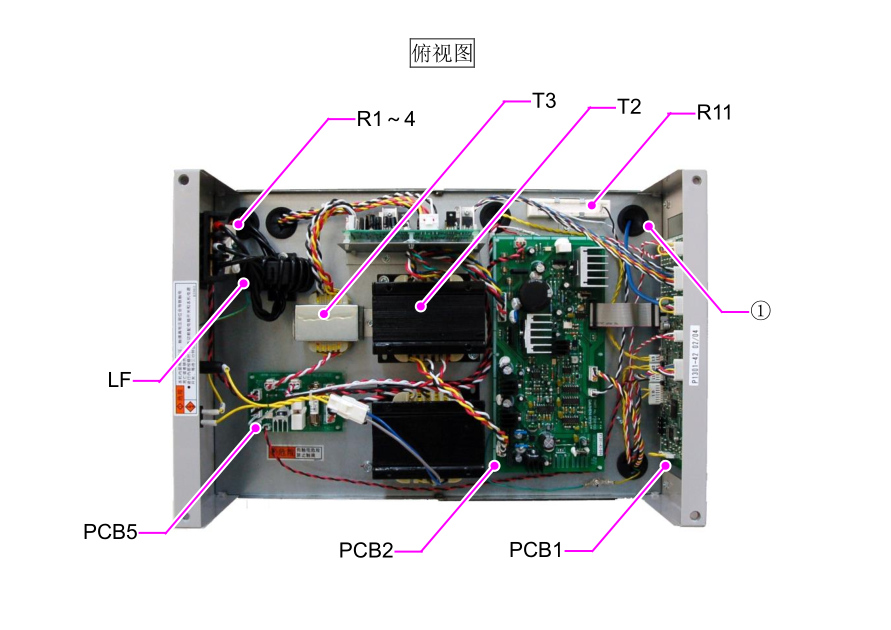

Cấu trúc bên trong và bố trí linh kiện
| STT | Ký hiệu | Tên linh kiện | Model | Thông số kỹ thuật | Ghi chú |
|---|---|---|---|---|---|
| 1 | NF | Cầu dao không khí | 4614-0848 | DZ47-60D40A | |
| 2 | LF | Bộ lọc | P30130H01 | P30130H01 | |
| 3 | PL1 | Đèn báo chỉ thị | 4600-366 | N46010A7KW-01 | |
| 4 | DR1 | Cầu chỉnh lưu | 100-1393 | MDS75-16 | |
| 5 | DR2～3 | Module diode tốc độ cao | 100-2135 | BD150N04FZ | |
| 6 | TR1,2 | Module IGBT | 100-2134 | GD75HFU120C1S | |
| 7 | CT1 | Biến dòng (CT) | 100-0851 | QW-W00050 | |
| 8 | CT2 | Phần tử Hall | P30110L04 | P30110L04 | |
| 9 | L2 | Cuộn lọc | 4739-543 | E04RA3100190100 | |
| 10 | T1 | Biến tần inverter | P30130B00 | P30130B00 | |
| 11 | T2 | Biến áp điều khiển | QW-W00123 | QW-W00123 | |
| 12 | T3 | Biến áp điều khiển | QW-W00128 | QW-W00128 | |
| 13 | T4 | Biến áp điều khiển | QW-W00124 | QW-W00124 | |
| 14 | L1 | Cuộn kháng DC | P30130C00 | P30130C00 | Cho CPVE400 |
| 15 | L1 | Cuộn kháng DC | P30151C00 | P30151C00 | Cho CPVE400S |
| 16 | THP1 | Công tắc điều nhiệt | 100-0931 | KSD301-PM6-80/3-NC (#250) | |
| 17 | THP2 | Công tắc điều nhiệt | 100-0932 | KSD301-PH-110/3-NC (#250) | Cho CPVE400 |
| 18 | THP2 | Công tắc điều nhiệt | 100-2267 | KSD301-PH-85/3-NC (#250) | Cho CPVE400S |
| 19 | FM | Quạt làm mát | 100-0933 | 200FZY3-S | |
| 20 | R1～4 | Varistor | 100-175 | TND14V-911KB0LLAA0 | |
| 21 | R5～8 | Điện trở film carbon | 100-0935 | CFS1/4CT52A102J | |
| 22 | R9,10 | Điện trở xi măng không cảm ứng | 100-1403 | RX27N4V-30W-5R1J | |
| 23 | R11 | Điện trở xi măng | 100-0672 | RX27-4V-40W-1R-J | |
| 24 | C1a,b | Tụ film | 100-1953 | MFD-DA01 DC1200V-20µF | |
| 25 | C3,4 | Tụ film | 100-1396 | CBB81-2000V-223J | |
| 26 | F1 | Cầu chì | 100-0936 | RFI-32 6X30F8A250V | |
| 27 | SH | Shunt | 100-0938 | 60mV 400A | |
| 28 | RY | Rơ le | 4341-206 | G6A-274P DC24V | |
| 29 | TM1 | Đầu vào | K3904B00 | K3904B00 | |
| 30 | - | Nắp bảo vệ đầu vào | K3904C00 | K3904C00 | |
| 31 | TM2 | Đầu ra (+) chính | 100-1292 | EDZ95b(R) | |
| 32 | TM3 | Đầu ra (-) | 100-1291 | EDZ95b(B) | |
| 33 | TM4 | Khối đầu cuối (12P) | 100-2057 | TB-1512 | |
| 34 | L3 | Cuộn lọc | 4739-497 | E04RA400270150 | |
| 35 | CON1 | Ổ cắm | 4730-006 | DPC25-4BP | |
| 36 | CON2 | Ổ cắm | 4730-010 | DPC25-6BP | |
| 37 | CON3 | Ổ cắm | 100-0681 | RU-02 (B99) | |
| 38 | PCB1 | Bảng mạch in | P30110P | P30110P00 | |
| 39 | PCB2 | Bảng mạch in | P30110Q | P30110Q00 | |
| 40 | PCB3 | Bảng mạch in | P30066S | P30066S00 | |
| 41 | PCB4 | Bảng mạch in | P30110R | P30110R00 | |
| 42 | PCB5 | Bảng mạch in | P30110X | P30110X00 | |
| 43 | ① | Phích cắm cao su có màng | W-W03637 | W-W03637 | |
| 44 | ② | Phích cắm cao su có màng | 100-0945 | QW-W00016 | |
| 45 | ③ | Núm điều chỉnh | 100-2133 | KN-21-6Y (xanh dương) | |
| 46 | ④ | Màn hình bảng điều khiển | P30130W02 | P30130W02 | |
| 47 | ⑤ | Giá đỡ bộ làm mát | QW-W00116 | QW-W00116 |
Dòng hàn: 10-400A
Điện áp hàn: 15.6-36V
Chu kỳ làm việc: 60% @ 400A
Điện áp nguồn: 3 pha 380V/400V/415V
Module IGBT công nghệ mới
Diode tốc độ cao hiệu suất cao
Biến tần tần số cao
Hệ thống làm mát cưỡng bức
Bảo vệ quá nhiệt 2 cấp
Bảo vệ quá dòng/ngắn mạch
Varistor chống xung điện
Công tắc áp lực làm mát
