Sơ đồ cấu tạo và danh mục phụ tùng Robot hàn OTC FD-B4
Đầu tiên, hãy cùng xem sơ đồ cấu tạo chi tiết của robot hàn OTC FD-B4. Robot FD-B4 là mẫu robot hàn công nghiệp chất lượng cao, được sử dụng rộng rãi trong các ứng dụng hàn tự động.

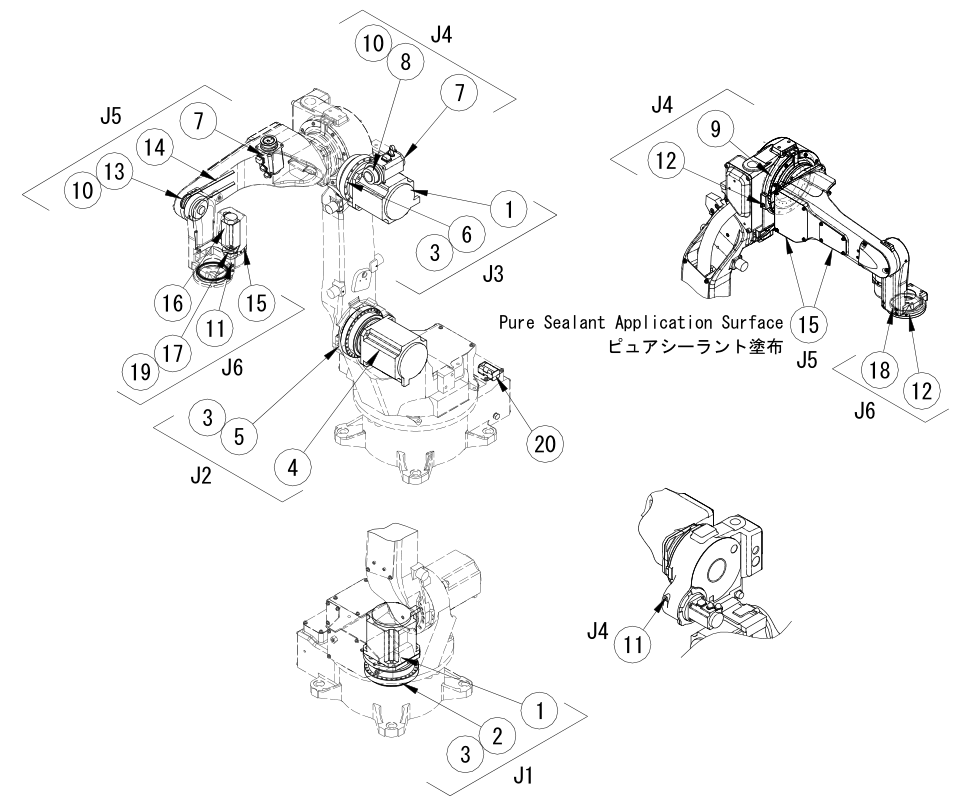

Hình 1: Sơ đồ cấu tạo chi tiết Robot hàn OTC FD-B4
Danh Mục Phụ Tùng Robot OTC FD-B4 Theo Từng Trục
1. Trục J1 (Trục thứ nhất)
Ký hiệu ①: Motor Servo AC, Model: W-L02662
Ký hiệu ②: Bộ giảm tốc RV, Model: L11130X00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
2. Trục J2 (Trục thứ hai)
Ký hiệu ④: Motor AC W, Model: W-L02641
Ký hiệu ⑤: Bộ giảm tốc RV, Model: L11130Y00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
3. Trục J3 (Trục thứ ba)
Ký hiệu ①: Motor Servo AC, Model: W-L02662
Ký hiệu ⑥: Bộ giảm tốc RV, Model: L11130Z00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
4. Trục J4 (Trục thứ tư)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑧: Bộ giảm tốc Harmonic, Model: W-L02034
Ký hiệu ⑨: Vòng bi chéo dày, Model: W-L02551
Ký hiệu ⑩: Chất bôi trơn, Model: 2670-052
Ký hiệu ⑪: Dầu mỡ, Model: 2670-017
Ký hiệu ⑫: Dầu mỡ, Model: 100-1491
5. Trục J5 (Trục thứ năm)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑬: Bộ giảm tốc Harmonic, Model: L10725H00
Ký hiệu ⑭: Dây đai Timing, Model: W-L02051
Ký hiệu ⑮: Keo làm kín, Model: 100-1516
Ký hiệu ⑩: Dầu mỡ, Model: 2670-052
6. Trục J6 (Trục thứ sáu)
Ký hiệu ⑯: Motor Servo AC, Model: W-L02147
Ký hiệu ⑰: Bộ giảm tốc Harmonic, Model: W-L02036
Ký hiệu ⑱: Vòng bi lăn chéo, Model: W-L02556
Ký hiệu ⑮: Keo làm kín, Model: 100-1516
Ký hiệu ⑲: Dầu mỡ, Model: 2670-053
Ký hiệu ⑪: Dầu mỡ, Model: 2670-017
Ký hiệu ⑫: Dầu mỡ, Model: 100-1491
7. Các Bộ Phận & Linh Kiện Khác Của Robot FD-B4
Cáp (1): Bộ lắp ráp cáp (từ khung sau đến cánh tay trên), Model: L11130F00
Cáp (2): Bộ lắp ráp cáp (cho trục J5 và J6 bên trong cánh tay trên), Model: L10470F00
Cáp (3): Bộ lắp ráp cáp (cho trục J5 và J6 bên trong cánh tay trên), Model: L10470G00
Cáp (4): Bộ lắp ráp cáp (cho trục J6 bên trong cánh tay trên), Model: L10470H00
Bộ trục J5: Bộ lắp ráp đơn vị trục J5, Model: L10470C00
Bộ trục J6: Bộ lắp ráp đơn vị trục J6, Model: L11140B00
Cáp nguồn 1: Đơn vị cáp nguồn 1 (trong trục J1), Model: L11130M00
Cáp nguồn 2: Bộ lắp ráp cáp nguồn 2 (từ trục J2 đến cánh tay trên), Model: L11130P00
Ký hiệu ⑳: Pin, Model: 100-2147
