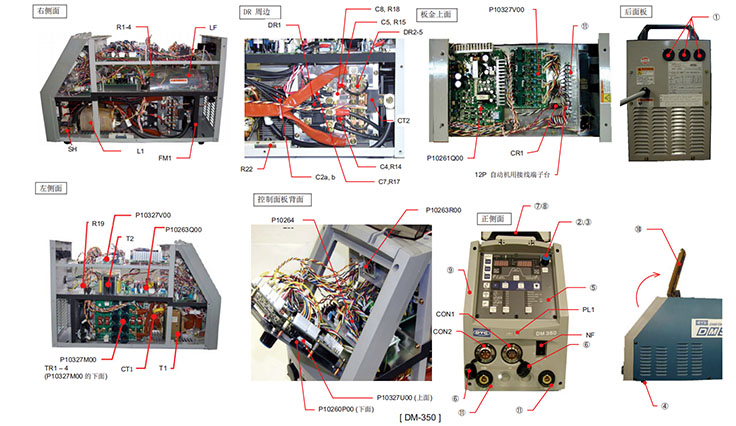

Hôm qua, tôi đã chia sẻ với các bạn về các bộ phận và thông số kỹ thuật tương ứng của máy hàn OTC CPVE400. Rất nhiều bạn đã để lại tin nhắn trên WeChat nói rằng đó là những thông tin rất hữu ích. Hôm nay, tôi dành thời gian sắp xếp lại và như thường lệ, tôi gửi sơ đồ góc máy hàn có đánh dấu các bộ phận, sau đó lập bảng phía sau theo hình ảnh, hy vọng có thể giúp ích cho mọi người. Ở đây tôi sẽ gửi thông tin model DM350 trước, model DM500 tôi sẽ gửi sau.
Dưới đây là bảng tổng hợp đầy đủ các linh kiện, ký hiệu, model và thông số kỹ thuật để bạn dễ dàng tra cứu và thay thế.
| STT | Ký hiệu bộ phận | Tên linh kiện | Model | Thông số kỹ thuật | Số lượng |
|---|---|---|---|---|---|
| 1 | NF | Công tắc không khí | 4614-109 | IELK111-34459-1V | 1 |
| 2 | LF | Bộ lọc | 4519-036 | FS5681-33-99 | 1 |
| 3 | PL1 | Đèn báo | 4600-366 | N46010A7KW-01 | 1 |
| 4 | DR1 | Mô-đun SCR tích hợp DR | 4531-204 | DFA75BA160 | 1 |
| 5 | DR2~5 | Mô-đun diode tốc độ cao | 4531-308 | DBA200UA60 | 4 |
| 6 | TR1~4 | Mô-đun IGBT | 4534-407 | 2MBI150TA-060 | 4 |
| 7 | CT1 | CT (Biến dòng) | 4810-030 | W-W03029 | 1 |
| 8 | CT2 | Phần tử Hall | 4406-009 | HA400S3EH | 1 |
| 9 | T1 | Biến tần Inverter | P10260B00 | P10260B00 | 1 |
| 10 | T2 | Biến áp điều khiển | 4810-916 | W-W02936 | 1 |
| 11 | L1 | Cuộn kháng DC | P10260C00 | P10260C00 | 1 |
| 12 | L2, 3, 7 | Lõi ferrite | 4739-497 | E04RA400270150 | 3 |
| 13 | L4 | Lõi ferrite | 4739-497 | E04RA400270150 | 2 |
| 14 | L10 | Lõi ferrite | 4739-358 | R1-17.5-28.5-10.7 | 1 |
| 15 | L5, 6, 8, 9 | Lõi ferrite | 4739-543 | E04RA310190100 | 4 |
| 16 | THP1 | Công tắc nhiệt | 100-0123 | US-602SXTTAS 130°C | 1 |
| 17 | THP2 | Công tắc nhiệt | 4614-057 | 67L080 | 1 |
| 18 | FM1 | Quạt tản nhiệt | 4805-074 | 4715SL-05W-B60-D00 | 1 |
| 19 | R1~4 | Varistor | 4516-119 | ENE911D-14A | 4 |
| 20 | R5 | Điện trở film oxit kim loại | 4509-018 | RS2W 510QJ | 1 |
| 21 | R6 | Điện trở xi măng | 4509-819 | 40SH 200QJ | 1 |
| 22 | R7 | Điện trở xi măng | 4509-825 | 20SH 15QJ | 1 |
| 23 | R8~13, R17, 25, 26 | Điện trở film carbon | 4509-704 | RD1/4W 1kQJ | 9 |
| 24 | R14,15 | Điện trở film kim loại | 4509-138 | RNP-50SA 5QJ | 2 |
| 25 | R19~21 | Điện trở film oxit kim loại | 4509-128 | RS2W 200kQJ | 3 |
| 26 | C1 | Tụ gốm | 4517-452 | 2KV 0.0022uF | 1 |
| 27 | C2a,b | Tụ film polyester | 4518-515 | DKR1600VDC683JSL | 2 |
| 28 | C4,5 | Tụ film polyester | 4514-206 | US20X472JAASA | 2 |
| 29 | C7 | Tụ film polyester | 4518-402 | 0.47uF 50V | 1 |
| 30 | CON1 | Ổ cắm | 4730-421 | HS25R-10 | 1 |
| 31 | CON2 | Ổ cắm | 4730-426 | 25-6BK | 1 |
| 32 | TM1 | Khối đầu nối (Terminal Block) | 4739-505 | TB-10-01 12P | 1 |
| 33 | SH | Shunt cho ampe kế | 4403-116 | KY400A 400A/60mV | 1 |
| 34 | PCB1 | Bảng mạch in | P10327U00 | P10327U00 | 1 |
| 35 | PCB2 ※Ghi chú | Bảng mạch in | P10492P | P10492P00 | 1 |
| 36 | PCB3 | Bảng mạch in | P10263Q | P10263Q00 | 1 |
| 37 | PCB4 | Bảng mạch in | P10327V | P10327V00 | 1 |
| 38 | PCB5 | Bảng mạch in | P10264T | P10264T00 | 1 |
| 39 | PCB6 | Bảng mạch in | P10327M | P10327M00 | 1 |
| 40 | PCB7 | Bảng mạch in | P10261Q | P10261Q00 | 1 |
| 41 | PCB8 | Bảng mạch in | P10263R | P10263R00 | 1 |
| 42 | ① | Nút cao su có màng | 4739-474 | W-W02805 | 3 |
| 43 | ② | Núm vặn | 4735-038 | K-100 22RSB | 1 |
| 44 | ③ | Nắp đậy | 4735-039 | K-100 22CSBL | 1 |
| 45 | ④ | Chân cao su | 4739-475 | C-30-RK-3220 | 4 |
| 46 | ⑤ | Mặt giao diện điều khiển (Film) | P10328W02 | P10328W02 | 1 |
| 47 | ⑥ | Nắp che | 4739-476 | W-W02814 | 2 |
| 48 | ⑦ | Tay cầm | P5801G03 | P5801G03 | 2 |
| 49 | ⑧ | Bạc lót (Bushing) | P10263G12 | P10263G12 | 4 |
| 50 | ⑨ | Nắp panel | P10260J01 | P10260J01 | 1 |
| 51 | ⑩ | Nắp panel điều khiển | P10263J02 | P10263J02 | 1 |
| 52 | Ổ cắm | 100-1573 | CX0058 | 2 | |
| 53 | ⑪ | Đầu cắm cáp hàn (Plug-in) | 100-1868 | CX0522A | 1 |
Nếu bạn có nhu cầu mua các linh kiện thay thế chính hãng cho máy hàn OTC CPVE400 DM350 hoặc bất kỳ thiết bị OTC nào khác, vui lòng liên hệ với chúng tôi. Công ty chúng tôi chuyên cung cấp đầy đủ các loại linh kiện, phụ tùng và thiết bị hàn OTC với chất lượng đảm bảo và giá cả cạnh tranh.
Thông tin liên hệ: (Bạn có thể thêm thông tin liên hệ tại đây, ví dụ: email, số điện thoại, website...).
Lưu ý: Thông tin trên đây dành cho model DM350. Chúng tôi sẽ sớm cập nhật thông tin chi tiết cho model DM500.
