FD-V6L Danh mục Phụ Tùng Robot OTC DAIHEN

Robot hàn OTC FD-V6L là robot hàn có dây cáp bên ngoài với tầm với cánh tay 2,0 mét. Dưới đây là sơ đồ chi tiết các bộ phận của robot FD-V6L giúp bạn dễ dàng tra cứu và thay thế phụ tùng.

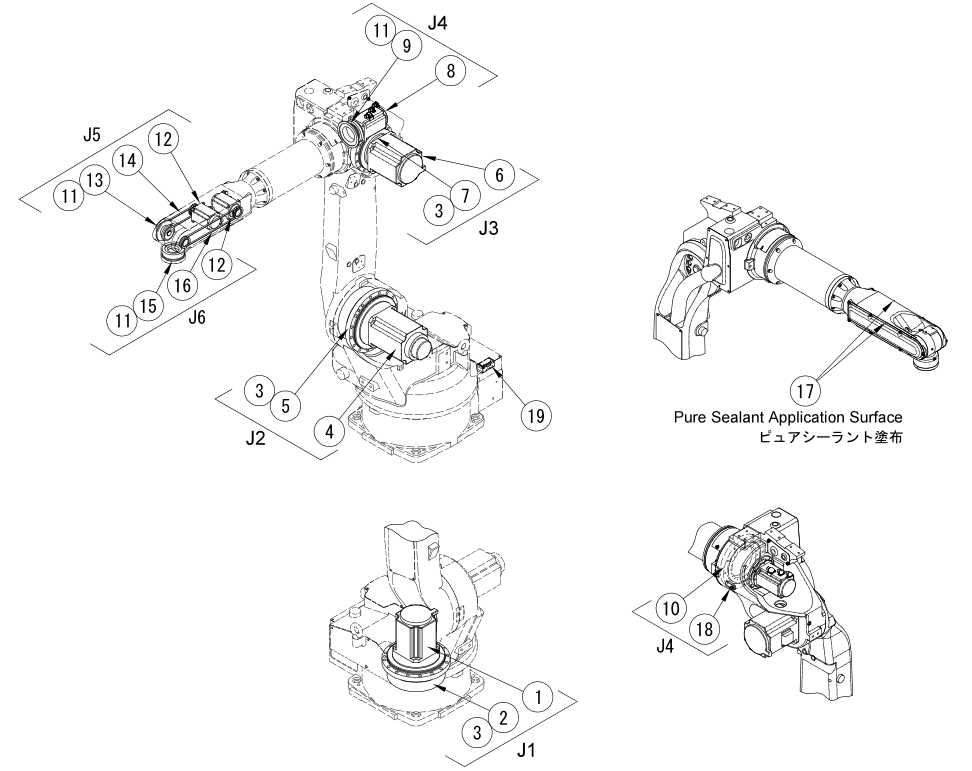

Sơ đồ lắp ráp và vị trí các bộ phận Robot OTC FD-V6L

Hình 1: Sơ đồ vị trí các bộ phận Robot hàn OTC FD-V6L

Danh Mục Phụ Tùng Robot OTC FD-V6L Theo Từng Trục

1. Trục J1 (Trục thứ nhất)

  • Ký hiệu ①: Motor Servo AC, Model: W-L02641

  • Ký hiệu ②: Bộ giảm tốc Cycloid, Model: W-L02116

  • Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624

2. Trục J2 (Trục thứ hai)

  • Ký hiệu ④: Motor Servo AC, Model: W-L02152

  • Ký hiệu ⑤: Bộ giảm tốc Cycloid, Model: W-L02117

  • Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624

3. Trục J3 (Trục thứ ba)

  • Ký hiệu ⑥: Motor Servo AC, Model: W-L02641

  • Ký hiệu ⑦: Bộ giảm tốc Cycloid, Model: L10725F00

  • Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624

4. Trục J4 (Trục thứ tư)

  • Ký hiệu ⑧: Motor Servo AC, Model: W-L02151

  • Ký hiệu ⑨: Bộ giảm tốc Harmonic, Model: W-L02113

  • Ký hiệu ⑩: Vòng bi lăn chéo, Model: W-L02551

  • Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-053

  • Ký hiệu ⑱: Dầu mỡ bôi trơn, Model: 100-1491

5. Trục J5 (Trục thứ năm)

  • Ký hiệu ⑫: Motor Servo AC, Model: W-L02148

  • Ký hiệu ⑬: Bộ giảm tốc Harmonic, Model: W-L01949

  • Ký hiệu ⑭: Dây đai Timing J5, Model: W-L01945

  • Ký hiệu ⑰: Keo làm kín, Model: 100-1516

  • Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-053

6. Trục J6 (Trục thứ sáu)

  • Ký hiệu ⑫: Motor Servo AC, Model: W-L02148

  • Ký hiệu ⑮: Bộ giảm tốc Harmonic, Model: W-L02270

  • Ký hiệu ⑯: Dây đai Timing J6, Model: W-L01496

  • Ký hiệu ⑰: Keo làm kín, Model: 100-1516

  • Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-053

7. Các Bộ Phận & Linh Kiện Khác Của Robot FD-V6L

  • Cáp (1): Bộ lắp ráp cáp (từ khung sau đến cánh tay trên), Model: L10525C00

  • Cáp (2): Bộ lắp ráp cáp (cho trục J5 và J6 bên trong cánh tay trên), Model: L10485G00

  • Bộ trục J5 & J6: Bộ phận đơn vị trục J5, J6, Model: L10460B00

  • Ký hiệu ⑲: Pin, Model: 100-2147
