Trước tiên, hãy cùng xem sơ đồ cấu tạo chi tiết của robot hàn OTC AII-B4L (A2-B4L). Đây là một trong những dòng robot hàn công nghiệp chất lượng cao của OTC, được thiết kế cho các ứng dụng hàn tự động yêu cầu độ chính xác cao.

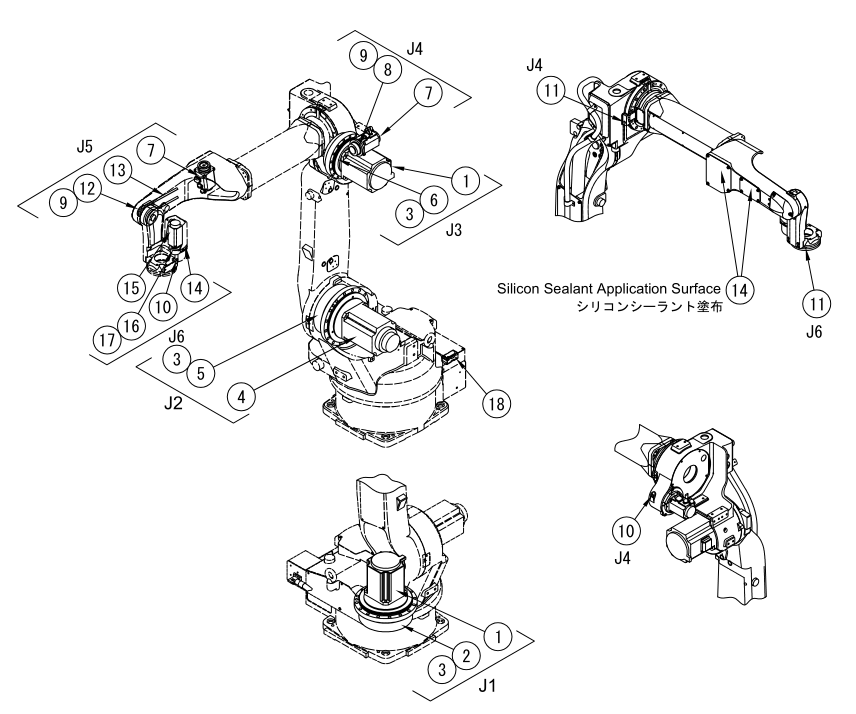

Hình 1: Sơ đồ cấu tạo chi tiết Robot hàn OTC AII-B4L (A2-B4L)
Danh Mục Phụ Tùng Robot OTC AII-B4L (A2-B4L) Theo Từng Trục
1. Trục J1 (Trục thứ nhất)
Ký hiệu ①: Motor Servo AC, Model: W-L02150
Ký hiệu ②: Bộ giảm tốc RV, Model: W-L02116
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
2. Trục J2 (Trục thứ hai)
Ký hiệu ④: Motor Servo AC, Model: W-L02152
Ký hiệu ⑤: Bộ giảm tốc RV, Model: W-L02117
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
3. Trục J3 (Trục thứ ba)
Ký hiệu ①: Motor Servo AC, Model: W-L02150
Ký hiệu ⑥: Bộ giảm tốc RV, Model: L10725G00
Ký hiệu ③: Dầu mỡ bôi trơn, Model: 100-0624
4. Trục J4 (Trục thứ tư)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑧: Bộ giảm tốc Harmonic, Model: W-L02034
Ký hiệu ⑨: Dầu mỡ bôi trơn, Model: 2670-052
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-017
Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-017
5. Trục J5 (Trục thứ năm)
Ký hiệu ⑦: Motor Servo AC, Model: W-L02148
Ký hiệu ⑫: Bộ giảm tốc Harmonic, Model: L10725H00
Ký hiệu ⑬: Dây đai truyền động, Model: W-L02051
Ký hiệu ⑭: Dầu mỡ bôi trơn, Model: 2670-017
Ký hiệu ⑨: Dầu mỡ bôi trơn, Model: 2670-052
6. Trục J6 (Trục thứ sáu)
Ký hiệu ⑮: Motor Servo AC, Model: W-L02147
Ký hiệu ⑯: Bộ giảm tốc Harmonic, Model: W-L02036
Ký hiệu ⑭: Dầu mỡ bôi trơn, Model: 2670-015
Ký hiệu ⑰: Dầu mỡ bôi trơn, Model: 2670-053
Ký hiệu ⑩: Dầu mỡ bôi trơn, Model: 2670-017
Ký hiệu ⑪: Dầu mỡ bôi trơn, Model: 2670-017
7. Hệ Thống Cáp Nội Bộ
Cáp (1): Đơn vị cáp (từ phần sau thân chính đến cánh tay trên), Model: L10525C00
Cáp (2): Bộ lắp ráp cáp (cho trục J5 và J6 trong cánh tay trên), Model: L10525D00
Cáp (3): Đơn vị cáp (cho trục J5 và J6 trong cánh tay trên), Model: L10525E00
Cáp (4): Bộ lắp ráp cáp (cho trục J6 trong cánh tay trên), Model: L10470H00
8. Các Bộ Phận Lắp Ráp
Bộ trục J5: Đơn vị trục J5 (bộ lắp ráp trục J5), Model: L10470C0O
Bộ trục J6: Đơn vị trục J6 (bộ lắp ráp trục J6), Model: L10470B0O
9. Các Bộ Phận & Linh Kiện Khác
Cáp nguồn 1: Cáp nguồn (bên trong J1), Model: L10485000
Cáp nguồn 2: Cáp nguồn (từ J2 đến cánh tay trên), Model: L10485S00
Ký hiệu ⑱: Pin, Model: 100-2147
