Bài viết này cung cấp thông tin chi tiết về phụ tùng và linh kiện cho bộ cấp dây hàn OTC CM6201, CM6202 và CM6402. Các model này có thiết kế và cấu trúc lắp ráp tương tự nhau, giúp việc thay thế và bảo trì thuận tiện.
Phụ tùng bộ cấp dây OTC CM6201/CM6202/CM6402

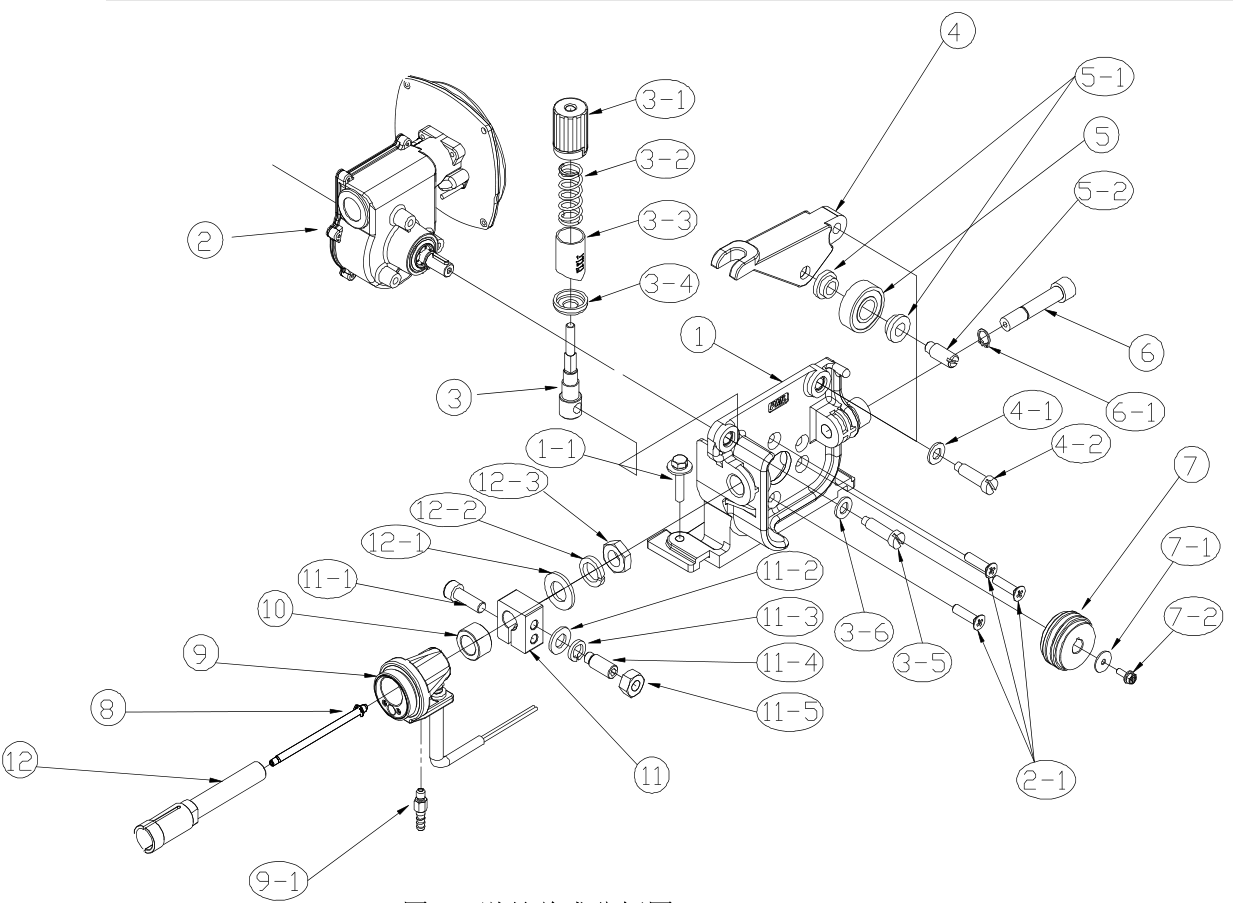

Sơ đồ bung chi tiết bộ cấp dây OTC CM6201/CM6202/CM6402
Dưới đây là danh sách đầy đủ các linh kiện tương ứng với sơ đồ trên:
2
1-1
U30055B11
Bộ lắp bu-lông
-
3
2
U30055L01
Động cơ cấp dây bánh răng worm
-
4
2-1
GB/T 819.1-2000 M6X25
Vít đầu chìm chữ thập
M6×25
5
3
U30055H01
Trục vít áp lực
-
6
3-1
U30055H02
Tay cầm bọc ngoài
-
8
3-3
U30055H04
Tay cầm bên trong
-
10
3-5
U30055B03
Vít trục (5 cái)
-
11
3-6
GB 97.1-2002 8
Vòng đệm phẳng
Size 8
13
4-1
GB 97.1-2002 8
Vòng đệm phẳng
Size 8
14
4-2
U30055B03
Vít trục (5 cái)
-
15
5
U30055B04
Con lăn áp lực (vòng bi)
-
16
5-1
U30055B05
Ống cách điện con lăn
-
17
5-2
U30055B06
Vít trục (2 cái)
-
18
6
U30055B09
Thanh dẫn dây
-
19
6-1
GB 894.1-86 10
Vòng hãm lò xo trục
Size 10
20
7
U30055M01
Con lăn cấp dây (cho dây hàn Ø0.8 & 1.0mm)
Phù hợp dây 0.8-1.0mm
21
7
U30055M02
Con lăn cấp dây (cho dây hàn Ø1.0 & 1.2mm)
Phù hợp dây 1.0-1.2mm
22
7
U30055B07
Con lăn cấp dây (cho dây hàn Ø1.2 & 1.6mm)
Phù hợp dây 1.2-1.6mm
23
7
U30055M03
Con lăn cấp dây (cho dây hàn Ø1.2 & 1.2mm)
Phù hợp dây 1.2mm
24
7
U30055M04
Con lăn cấp dây (cho dây hàn Ø1.4 & 1.4mm)
Phù hợp dây 1.4mm
25
7
U30055M05
Con lăn cấp dây (cho dây hàn Ø1.2 & 1.4mm)
Phù hợp dây 1.2-1.4mm
27
7-2
GB 9074.13-88 M4X12
Bộ lắp vít
M4×12
28
8
U30056N01
Ống dẫn dây (cho dây hàn Ø0.8-1.2mm)
Phù hợp dây 0.8-1.2mm
29
8
U30056B01
Ống dẫn dây (cho dây hàn Ø1.2-1.6mm)
Phù hợp dây 1.2-1.6mm
30
9
U30056P00
Bộ phận đế N
-
31
9-1
K3985E04
Đầu nối ống dẫn khí
-
32
10
U30056D02
Miếng đệm khoảng cách
-
33
11
U30056D03
Module nguồn
-
34
11-1
GB 70-2000 M8X25
Vít đầu lục giác chìm
M8×25
35
11-2
GB 97.1-2002 10
Vòng đệm phẳng
Size 10
36
11-3
GB 93-87 10
Đệm lò xo
Size 10
38
11-5
GB 6170-2000 M10
Đai ốc lục giác
M10
39
12
U30056D01
Vòi phun mỏ hàn
-
40
12-1
GB 97.1-2002 14
Vòng đệm phẳng
Size 14
41
12-2
GB 93-87 14
Đệm lò xo
Size 14
42
12-3
GB 6172.1-2000 M14
Đai ốc lục giác mỏng
M14
Thông tin sản phẩm OTC CM6201/CM6202/CM6402
Bộ cấp dây hàn OTC CM series là thiết bị quan trọng trong hệ thống hàn MIG/MAG, đảm bảo cung cấp dây hàn ổn định và chính xác. Các model CM6201, CM6202 và CM6402 được thiết kế tương thích với nhiều loại máy hàn OTC, mang lại hiệu suất làm việc tối ưu.
Đặc điểm nổi bật:
Động cơ bánh răng worm cho lực kéo dây mạnh mẽ
Hệ thống con lăn thay thế dễ dàng cho các đường kính dây khác nhau
Thiết kế module hóa, dễ dàng bảo trì và thay thế linh kiện
Tương thích với nhiều dòng máy hàn OTC
Độ bền cao, phù hợp cho môi trường công nghiệp
∷
