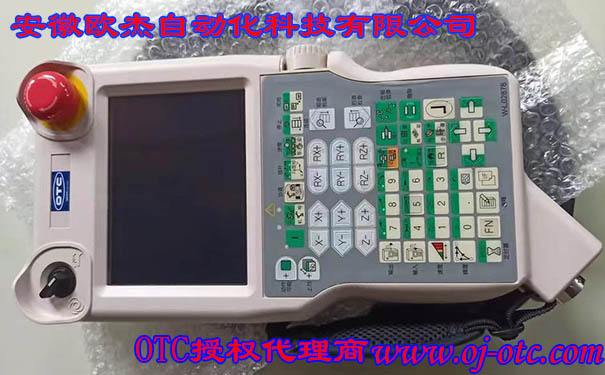

Bài viết này giới thiệu chi tiết Bộ điều khiển dạy học (Teach Pendant) model FD19TP-DSJNC thuộc dòng robot OTC FD19.
Lưu ý quan trọng về Model: Model đầy đủ của bộ điều khiển dạy học robot OTC FD19 là: FD19TP-DSJN※. Ký hiệu ※ biểu thị loại ngôn ngữ/phím vật lý: W (Toàn cầu), J (Nhật), E (Anh), C (Trung Quốc). Model này được ghi ở mặt sau thiết bị. Một số người dùng nhầm lẫn khi nhìn mã số ở mặt trước (ví dụ: W-L02878) và nghĩ đó là model của bộ điều khiển - đây là thông tin không chính xác.
Dưới đây là sơ đồ lắp ráp (hình trải phẳng) của bộ điều khiển dạy học FD19TP-DSJNC:
Trong hình trên, mỗi bộ phận được đánh số. Bảng dưới đây liệt kê tên gọi và mã linh kiện chính hãng OTC tương ứng để đặt hàng thay thế:
| Ký hiệu | Tên bộ phận | Mã linh kiện OTC |
|---|---|---|
| ① | Vỏ trên | L23700B01 |
| ② | Vỏ dưới | L23700B02 |
| ③ | Móc treo | L23700B03 |
| ④ | Dây đeo TP | L23700B11 |
| ⑤ | Bộ chỉnh dây đeo | 100-3633 |
| ⑥, ⑦ | Vít có gờ P | 100-3634, 100-3635 |
| ⑧ | Bảng mạch CPU | L23700C00 |
| ⑨ | Mô-đun màn hình LCD | L23700U00 |
| ⑩ | Mô-đun màn hình cảm ứng | L23700T00 |
| ⑪ | Miếng dán bảo vệ màn hình | L23700B12 |
| ⑫ | Cáp điều khiển TP (8m) | L23701B00 (FD19RB-3308) |
| ⑬ | Cáp điều khiển TP (15m) | L23701E00 (FD19RB-3315) |
| ⑭-⑱ | Các bộ lắp ráp cáp kết nối | L21500J00, K00, L00, M00, N00 |
| ⑲ | Bộ lắp ráp cáp | L23700P00 |
| ⑳, ㉑ | Nhãn tên | NC9608, NC9638 |
| ㉒ | Bộ phím màng (Biểu tượng toàn cầu) | L23710G00 |
| ㉓ | Bộ phím màng (Biểu tượng Nhật) | L23711G00 |
| ㉔ | Bộ phím màng (Biểu tượng Anh) | L23712G00 |
| ㉕ | Bộ phím màng (Biểu tượng Trung) | L23713G00 |
