Dòng mỏ hàn OTC BT3510V-30, BT3510V-45, BT3510V-60 thuộc cùng một loại. Sự khác biệt duy nhất nằm ở chiều dài cáp:

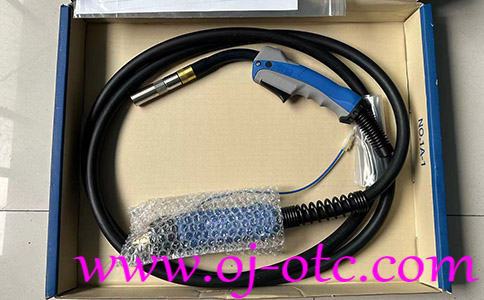

Bài viết này giới thiệu chi tiết mỏ hàn OTC BT3510V-30 (mẫu 3m), bao gồm hình ảnh thực tế, hình ảnh tháo rời (exploded view) và bảng danh mục đầy đủ các phụ tùng đi kèm với mã số chính hãng, giúp bạn dễ dàng đặt hàng thay thế.

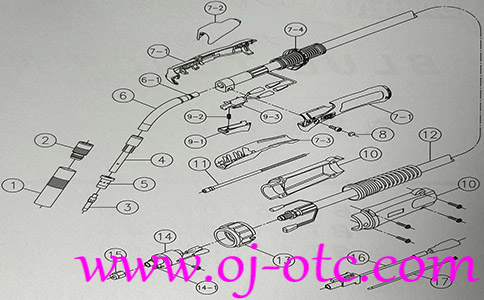

Dựa trên sơ đồ tháo rời (Hình 2), dưới đây là danh sách chi tiết từng bộ phận.
| Ký Hiệu | Tên Bộ Phận | Mã Số (Model) | Ghi Chú / Phân Loại |
|---|---|---|---|
| 1 | Vòi phun (Nozzle) | U4167G01 | Bộ phận tiêu hao chính |
| 2 | Bộ phận cách điện (Insulator) | U4167L00 | Phụ kiện |
| 3 | Đầu tiếp điện (Contact Tip) | K980C26 | Bộ phận tiêu hao quan trọng |
| 4 | Đế giữ đầu tiếp điện (Contact Tip Seat) | U4167G03 | Phụ kiện |
| 5 | Bộ chuyển đổi (Switcher/Adapter) | U4167G02 | Phụ kiện |
| 6 | Thân mỏ hàn (Torch Body) | U6196B00 | Bộ phận chính |
| 6-1 | Vòng đệm O-ring | 3574-001 | Phớt, gioăng |
| 7 | Bộ tay cầm (Handle Kit) | U6256C00 | Bộ lắp ráp |
| 7-1 | Tay cầm (Handle) | U6256D00 | Thành phần của bộ 7 |
| 7-2 | Tay cầm (Phần trên) | U6196H03 | Thành phần của bộ 7 |
| 7-3 | Tay cầm (Phần dưới) | H6196H04 | Thành phần của bộ 7 |
| 7-4 | Vòng khóa (Lock Ring) | U6196H05 | Thành phần của bộ 7 |
| 8 | Nắp cách điện mỏ hàn | U5341G01 | Phụ kiện bảo vệ |
| 9 | Công tắc mỏ hàn (Torch Switch) | U6190T00 | Bộ phận điện |
| 9-1, 9-2, 9-3 | Các bộ lắp ráp công tắc khác nhau | U6190T01, T02, Q00 | Tùy chọn thay thế công tắc |
| 10 | Khay cố định cáp (với vít) | U6190S00 | Phụ kiện cố định |
| 11 | Ống dẫn dây - Tùy theo chiều dài: • 3.0 mét • 4.5 mét • 6.0 mét | U4170H02 U6194L00 U6195L00 | Phân biệt các model BT3510V-30/45/60 |
| 12 | Bộ cáp điện - Tùy theo chiều dài: • 3.0 mét • 4.5 mét • 6.0 mét | U6249K00 U6250K00 U6251K00 | Phân biệt các model BT3510V-30/45/60 |
| 13, 14, 16 | Đầu nối, Khớp nối (Connector) | U4167F03, E00, U5365P00 | Phụ kiện kết nối |
| 14-1 | Vòng đệm O-ring | 3570-125 | Phớt, gioăng |
| 15 | Đai ốc (Nut) | U4167G06 | Phụ kiện siết |
| 17 | Keo dán (Adhesive) | 100-1570 | Vật tư tiêu hao |
Bộ phận tiêu hao (Consumables): Các phần như Vòi phun (1), Đầu tiếp điện (3) cần được thay thế định kỳ.
Chọn đúng chiều dài: Khi đặt hàng phụ tùng ống dẫn dây (11) hoặc bộ cáp (12), hãy chọn mã số phù hợp với chiều dài mỏ hàn của bạn (3m, 4.5m, 6m).
Tính tương thích: Hầu hết các phụ tùng từ số 1 đến số 10, 13-17 là giống nhau cho cả ba model BT3510V-30/45/60.
Trên đây là kiến thức chi tiết về cấu tạo và danh mục phụ tùng của mỏ hàn argon OTC BT3510V-30.
Sản phẩm này là mỏ hàn chính hãng OTC DAIHEN, một thiết bị quan trọng cho quy trình hàn MIG/MAG. Việc hiểu rõ từng bộ phận giúp bảo dưỡng, sửa chữa và đặt mua phụ tùng thay thế một cách chính xác và hiệu quả.
