Phân Tích Cấu Tạo Mỏ Hàn TIG Nước OTC DAIHEN AW-12 Chính Hãng

Hôm nay chúng tôi xin giới thiệu mỏ hàn TIG làm mát bằng nước AW-12 nhập khẩu chính hãng từ Nhật Bản.

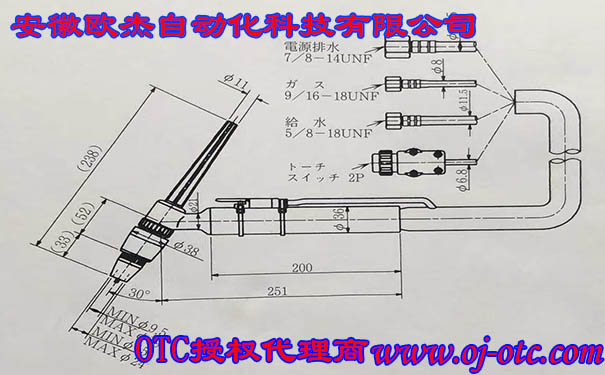

Mỏ hàn TIG làm mát nước OTC chính hãng AW-12 - Hình ảnh tổng thể

Mỏ hàn TIG OTC DAIHEN AW-12 chính hãng

Mỏ hàn TIG làm mát bằng nước AW-12 có hai độ dài tiêu chuẩn: 4 mét và 8 mét. Quý khách có thể lựa chọn độ dài phù hợp với nhu cầu sử dụng. Dưới đây là hình ảnh bung tách toàn bộ cấu tạo AW-12:

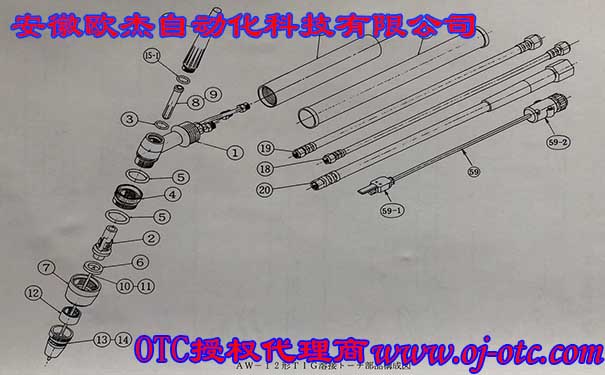

Sơ đồ bung tách mỏ hàn AW-12 OTC - Phân tích linh kiện
Sơ đồ bung tách chi tiết các bộ phận

Danh Sách Linh Kiện Mỏ Hàn AW-12 (Áp dụng chung)

1. Ký hiệu hình ảnh: 1 - Tên: Thân mỏ hàn - Model: H12F00
2. Ký hiệu: 2 - Tên: Kẹp Tungsten 3.2-6.4mm - Model: H12B31
3. Ký hiệu: 3 - Tên: O-ring - Model: 3570-302
4. Ký hiệu: 4 - Tên: Bộ cách điện - Model: H12B10
5. Ký hiệu: 5 - Tên: O-ring - Model: 3570-303
6. Ký hiệu: 6 - Tên: Ống cách điện - Model: H12B09
7. Ký hiệu: 7 - Tên: Nắp đậy - Model: H12B11
8. Ký hiệu: 8 - Tên: Kẹp điện cực Tungsten - Model: H12B32
9. Ký hiệu: 9 - Tên: Kẹp điện cực Tungsten 4.0mm - Model: H12B33
10. Ký hiệu: 10 - Tên: Điện cực Tungsten (Cerium) - Model: 0870-432
11. Ký hiệu: 11 - Tên: Điện cực Tungsten (Cerium) - Model: 0870-040
12. Ký hiệu: 12 - Tên: Ống cách nhiệt - Model: H12B06
13. Ký hiệu: 13 - Tên: Đầu phun số 8 - Model: H12B21
14. Ký hiệu: 14 - Tên: Đầu phun số 10 - Model: H12B22
15. Ký hiệu: 15 - Tên: Nắp mỏ hàn dài - Model: H77C00
16. Ký hiệu: 15-1 - Tên: O-ring - Model: 3570-301
17. Ký hiệu: 16 - Tên: Tay cầm - Model: H12B02

Phiên bản 4 mét (4M) - Linh kiện đặc thù

Ký hiệu 17: Nắp bảo vệ 4M - Model: H77F01
Ký hiệu 18: Ống khí 4M - Model: H12C00
Ký hiệu 19: Ống nước 4M - Model: H12D00
Ký hiệu 20: Cáp điện 4M - Model: H12E00
Ký hiệu 59: Công tắc mỏ hàn - Model: K1108A00
Ký hiệu 59-1: Công tắc - Model: K1108C00
Ký hiệu 59-2: Phích cắm - Model: 4730-001

Phiên bản 8 mét (8M) - Linh kiện đặc thù

Ký hiệu 17: Nắp bảo vệ 8M - Model: H221F01
Ký hiệu 18: Ống khí 8M - Model: H221C00
Ký hiệu 19: Ống nước 8M - Model: H221D00
Ký hiệu 20: Cáp điện 8M - Model: H221E00
Ký hiệu 59: Công tắc mỏ hàn (8M) - Model: K1109A00
Ký hiệu 59-1: Công tắc - Model: K1108C00
Ký hiệu 59-2: Phích cắm - Model: 4730-001

Thông Tin Bổ Sung

Để xem hình ảnh thực tế mỏ hàn TIG làm mát bằng nước AW-12, vui lòng truy cập: AW-12 mỏ hàn TIG làm mát nước OTC chính hãng.

Nếu Quý khách có nhu cầu mua mỏ hàn OTC AW-12 hoặc phụ tùng thay thế, vui lòng liên hệ với chúng tôi. Công ty chúng tôi chuyên phân phối đầy đủ các dòng thiết bị hàn OTC DAIHEN chính hãng với dịch vụ bảo hành và hỗ trợ kỹ thuật chuyên nghiệp.
