Trong những bài viết trước, chúng tôi đã đề cập đến một số mỏ hàn làm mát nước thông dụng của OTC. Hôm nay, chúng ta sẽ tập trung phân tích mô hình WTCAW5002.

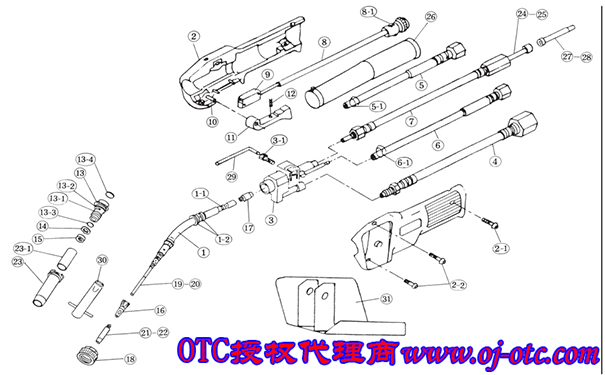

Trước tiên, hãy cùng xem sơ đồ bung tách cấu tạo của mỏ hàn làm mát nước OTC WTCAW5002:
Chúng tôi đã đánh số từng bộ phận trên sơ đồ bung tách. Dưới đây là danh sách đầy đủ:
1. Ký hiệu 1: Thân mỏ hàn - Model: U4430B00
2. Ký hiệu 1-1: O-ring - Model: 3574-001
3. Ký hiệu 1-2: O-ring - Model: 3574-005
4. Ký hiệu 2: Tay cầm - Model: U4430C00
5. Ký hiệu 3: Phần cứng - Model: U4430D00
6. Ký hiệu 4: Cáp điện - Model: U4430E00
7. Ký hiệu 5: Ống cấp nước - Model: U4430F00
8. Ký hiệu 5-1: Dây thép - Model: U4430F01
9. Ký hiệu 6: Ống khí - Model: U4430G00
10. Ký hiệu 6-1: Dây thép - Model: U4430F01
11. Ký hiệu 7: Cáp - Model: U4430K00
12. Ký hiệu 8: Nắp công tắc - Model: U2969J00
13. Ký hiệu 8-1: Phích cắm - Model: 4730-001
14. Ký hiệu 9: Công tắc - Model: U4167T00
15. Ký hiệu 11: Cò kích hoạt - Model: U2853C03
16. Ký hiệu 12: Lò xo - Model: U2853C04
17. Ký hiệu 13: Bộ cách điện - Model: U4430N00
18. Ký hiệu 13-1: O-ring - Model: 3574-006
19. Ký hiệu 13-2: O-ring - Model: 3574-003
20. Ký hiệu 13-3: O-ring - Model: 3570-240
21. Ký hiệu 13-4: O-ring - Model: 3574-005
22. Ký hiệu 14: Vòng đệm - Model: 3361-716
23. Ký hiệu 15: Đai ốc - Model: U4430P01
24. Ký hiệu 16: Đai ốc đầu tiếp xúc - Model: U4430P02
25. Ký hiệu 17: Ống dẫn trung tâm - Model: U4430P03
26. Ký hiệu 18: Nắp mỏ hàn - Model: U4430P04
27. Ký hiệu 19: Ống cấp dây bên trong - Model: U4430Q00
28. Ký hiệu 20: Ống cấp dây ngắn - Model: U4430R00
29. Ký hiệu 21: Đầu tiếp xúc 1.6mm - Model: K980B21
30. Ký hiệu 22: Đầu tiếp xúc 1.2mm - Model: K980B20
31. Ký hiệu 23: Đầu phun - Model: U4430X00
32. Ký hiệu 23-1: Bộ cách điện - Model: U4430H06
33. Ký hiệu 24: Ống cấp dây 1.6mm - Model: K970B83
34. Ký hiệu 25: Ống cấp dây - Model: K970B84
35. Ký hiệu 26: Tay áo - Model: U2969K04
36. Ký hiệu 27: Ống dẫn 1.6mm - Model: U2962M04
37. Ký hiệu 28: Ống dẫn 1.2mm - Model: U2962M03
38. Ký hiệu 30: Chìa khóa vặn - Model: U2559P05
39. Ký hiệu 31: Nắp bảo vệ cách nhiệt - Model: U2075J01
Thông qua bảng danh sách trên, Quý khách có thể tra cứu chính xác model từng linh kiện của mỏ hàn làm mát nước OTC WTCAW5002. Khi có mã linh kiện cần thiết, chúng tôi có thể cung cấp thông tin giá cả và thời gian giao hàng cụ thể.
