MỎ HÀN TAY OTC WT3510
OTC cung cấp 3 dòng mỏ hàn tay chính cho máy hàn của họ: WT2000, WT3510 và WT5000. Bài viết này tập trung phân tích dòng WT3510 với các phiên bản mới nhất.
🔄 Phiên Bản Hiện Tại (Mới)
WT3510-SBD - 3.0 mét
WT3510-MBD - 4.5 mét
WT3510-LBD - 6.0 mét
Chú ý: Chữ "B" thay vì "C"
📜 Phiên Bản Trước Đây (Cũ)
WT3510-SCD - 3.0 mét
WT3510-MCD - 4.5 mét
WT3510-LCD - 6.0 mét
Lưu ý: Khác nhà sản xuất phụ tùng
⚠️ QUAN TRỌNG: Sự khác biệt giữa phiên bản "B" (mới) và "C" (cũ) là do khác nhà cung cấp phụ tùng. Vui lòng xác định chính xác model mỏ hàn của bạn để đặt đúng linh kiện thay thế.

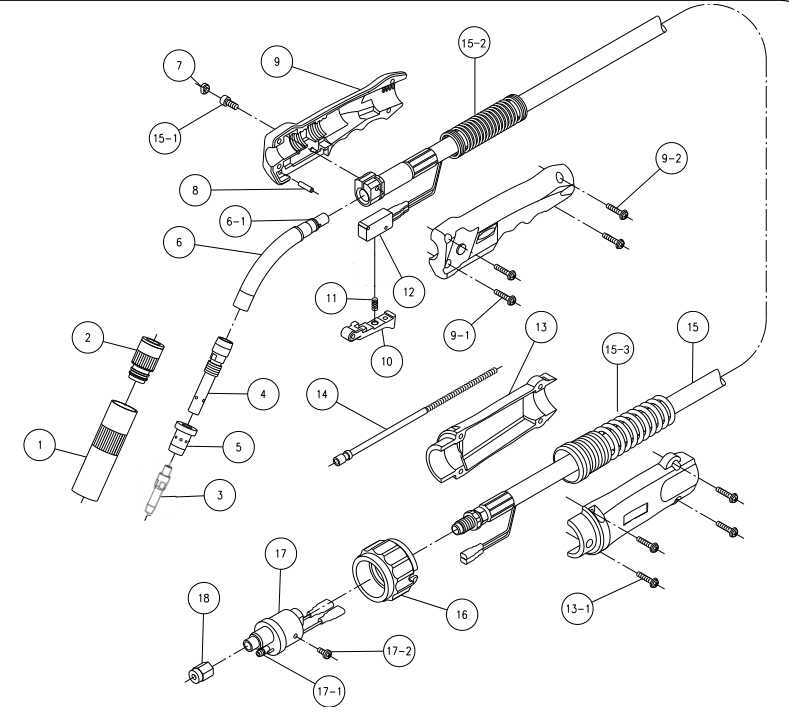

Hình 1: Sơ đồ bung tách toàn bộ mỏ hàn WT3510SBD
DANH MỤC LINH KIỆN CHI TIẾT WT3510SBD
| Ký hiệu | Model | Tên linh kiện | Thông số |
|---|---|---|---|
| ① | KA3116 | Đầu phun (Nozzle) | Ø16mm |
| ② | KE3001 | Bộ cách điện | - |
| ③ | K980C26 | Đầu tiếp xúc | 1.2mm |
| ④ | DF3211 | Đế đầu tiếp xúc | - |
| ⑤ | KD3001 | Bộ chia | - |
| ⑥ | DF3255 | Thân mỏ hàn | R70, 55° |
| ⑥-1 | Q508015S | Vòng đệm O-ring | 8×1.5 |
| ⑦ | U5341G01 | Nắp cách điện | - |
| ⑧ | Q440418 | Chốt song song | - |
| ⑨ | U10087P00 | Tay cầm mỏ hàn | Có kèm vít |
| Ký hiệu | Model | Tên linh kiện | Thông số |
|---|---|---|---|
| ⑨-1 | Q210420 | Vít đầu tròn nhỏ | M4×20 |
| ⑨-2 | Q210416 | Vít đầu tròn nhỏ | M4×16 |
| ⑩ | U10087C01 | Cò kích hoạt | - |
| ⑪ | Q60512 | Lò xo | - |
| ⑫ | Q711 | Công tắc vi mô | - |
| ⑬ | U10087K00 | Kẹp cáp | Có kèm vít |
| ⑬-1 | Q210416 | Vít đầu tròn nhỏ | M4×16 |
LINH KIỆN THEO ĐỘ DÀI DÂY
Lưu ý: Các linh kiện sau có model khác nhau tùy theo độ dài mỏ hàn (3.0m, 4.5m, 6.0m):
| Độ dài | Ký hiệu ⑭ (Ống dẫn) | Ký hiệu ⑮ (Cáp điện) |
|---|---|---|
| 3.0 mét | DR3212-3 (1.0-1.2mm) | DL3030 (gồm ⑮-1) |
| 4.5 mét | DR3212-4.5 (1.0-1.2mm) | DL3045 (gồm ⑮-1) |
| 6.0 mét | DR3212-6 (1.0-1.2mm) | DL3060 (gồm ⑮-1) |
LƯU Ý KHI THAY THẾ LINH KIỆN:
1. Xác định chính xác model mỏ hàn của bạn (SBD/MBD/LBD hay SCD/MCD/LCD)
2. Kiểm tra độ dài thực tế của mỏ hàn (3.0m, 4.5m, 6.0m)
3. Sử dụng model linh kiện chính xác theo bảng trên
4. Nhầm lẫn model có thể dẫn đến linh kiện không tương thích
1. Xác định chính xác model mỏ hàn của bạn (SBD/MBD/LBD hay SCD/MCD/LCD)
2. Kiểm tra độ dài thực tế của mỏ hàn (3.0m, 4.5m, 6.0m)
3. Sử dụng model linh kiện chính xác theo bảng trên
4. Nhầm lẫn model có thể dẫn đến linh kiện không tương thích
