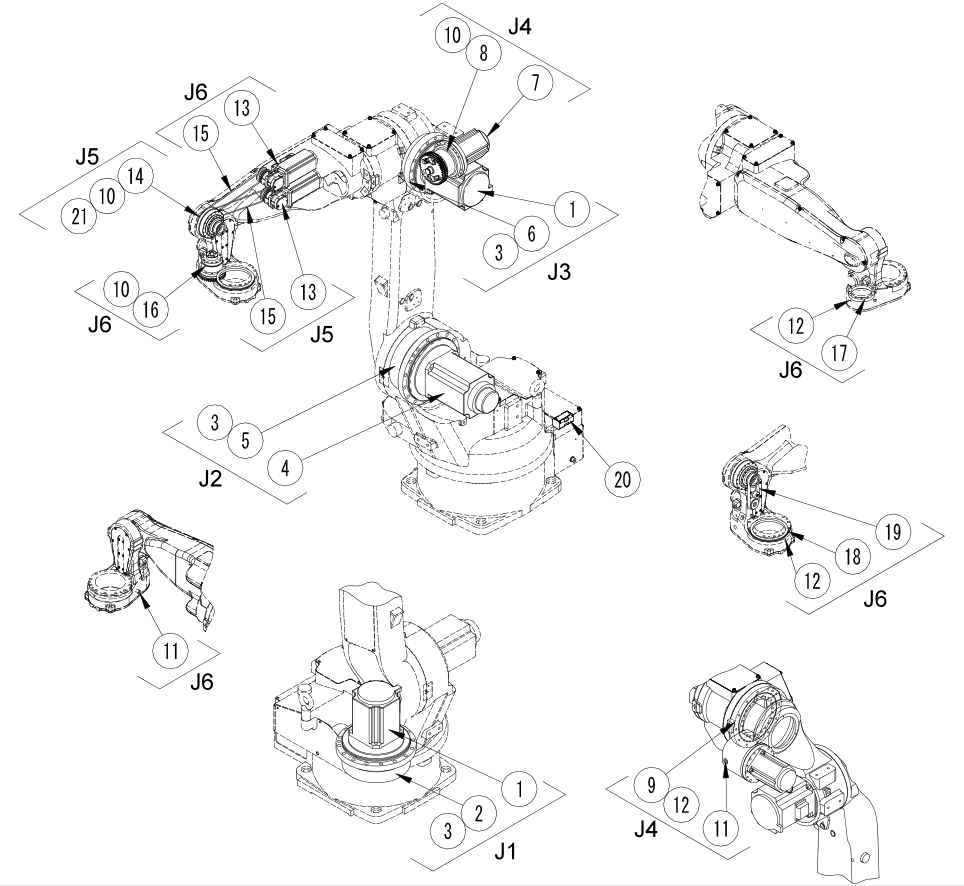

Tiếp tục chuỗi bài viết tra cứu phụ tùng, dưới đây là sơ đồ cấu tạo và lắp ráp chi tiết cho robot hàn OTC FD-B15.
Từ sơ đồ trên, bạn có thể tra cứu mã phụ tùng chính hãng OTC cho từng bộ phận của robot FD-B15 theo bảng danh mục được tổ chức khoa học dưới đây.
| Trục / Ký hiệu | Tên Bộ Phận | Mã Phụ Tùng OTC |
|---|---|---|
| TRỤC J1 (Trục cơ bản thứ nhất) | ||
| ① | Motor Servo AC | W-L02641 |
| ② | Bộ giảm tốc Cycloid | W-L02116 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J2 (Trục cơ bản thứ hai) | ||
| ④ | Motor Servo AC | W-L02152 |
| ⑤ | Bộ giảm tốc Cycloid | W-L02117 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J3 (Trục cơ bản thứ ba) | ||
| ① | Motor Servo AC | W-L02641 |
| ⑥ | Bộ giảm tốc RV | L10725F00 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J4 (Trục cổ tay thứ tư) | ||
| ⑦ | Motor Servo AC | W-L02151 |
| ⑧ | Bộ giảm tốc Harmonic | W-L02427 |
| ⑨ | Vòng bi chéo (Cross Roller Bearing) | W-L02551 |
| ⑩ | Dầu bôi trơn đặc biệt | 2670-053 |
| ⑪ | Dầu bôi trơn đặc biệt | 2670-017 |
| ⑫ | Dầu bôi trơn (Mỡ) | 100-1491 |
| TRỤC J5 (Trục cổ tay thứ năm) | ||
| ⑬ | Motor Servo AC | W-L02404 |
| ⑭ | Bộ lắp ráp giảm tốc Trục J5 | L10970S00 |
| ⑮ | Dây đai truyền động (Timing Belt) | W-L02579 |
| ⑩ | Dầu bôi trơn đặc biệt | 2670-053 |
| ㉑ | Dầu bôi trơn (Mỡ) | 100-1025 |
| TRỤC J6 (Trục cổ tay thứ sáu) | ||
| ⑬ | Motor Servo AC | W-L02404 |
| ⑯ | Bộ giảm tốc Harmonic | W-L02411 |
| ⑰, ⑱ | Vòng bi chéo (Cross Roller Bearing) | W-L02542, W-L02543 |
| ⑲, ⑮ | Dây đai truyền động (Timing Belt) | W-L02578, W-L02579 |
| ⑩ | Dầu bôi trơn đặc biệt | 2670-053 |
| ⑪ | Dầu bôi trơn đặc biệt | 2670-017 |
| ⑫ | Dầu bôi trơn (Mỡ) | 100-1491 |
| Ký hiệu / Mô tả | Tên Bộ Phận | Mã Phụ Tùng OTC |
|---|---|---|
| ㉒ | Pin (Battery) | 100-2147 |
| Cáp (1) | Bộ lắp ráp cáp (Thân sau ~ Cánh tay trên) | L10974T00 |
| Cáp (2) | Bộ lắp ráp cáp (Cho trục J5 & J6 trong cánh tay trên) | L10974F00 |
| Cáp (3) | Bộ lắp ráp cáp (Cho trục J5 & J6 trong cánh tay trên) | L10974G00 |
| - | Bộ phận trục J5 & J6 | L10974C00 |
| - | Bộ truyền động (Motor trục J5, J6 & cụm bánh răng) | L10974H00 |
Nhà cung cấp phụ tùng chính hãng OTC: Công ty chúng tôi là đại lý được ủy quyền, chuyên cung cấp đầy đủ linh kiện thay thế gốc cho robot FD-B15 và toàn bộ danh mục sản phẩm OTC.
