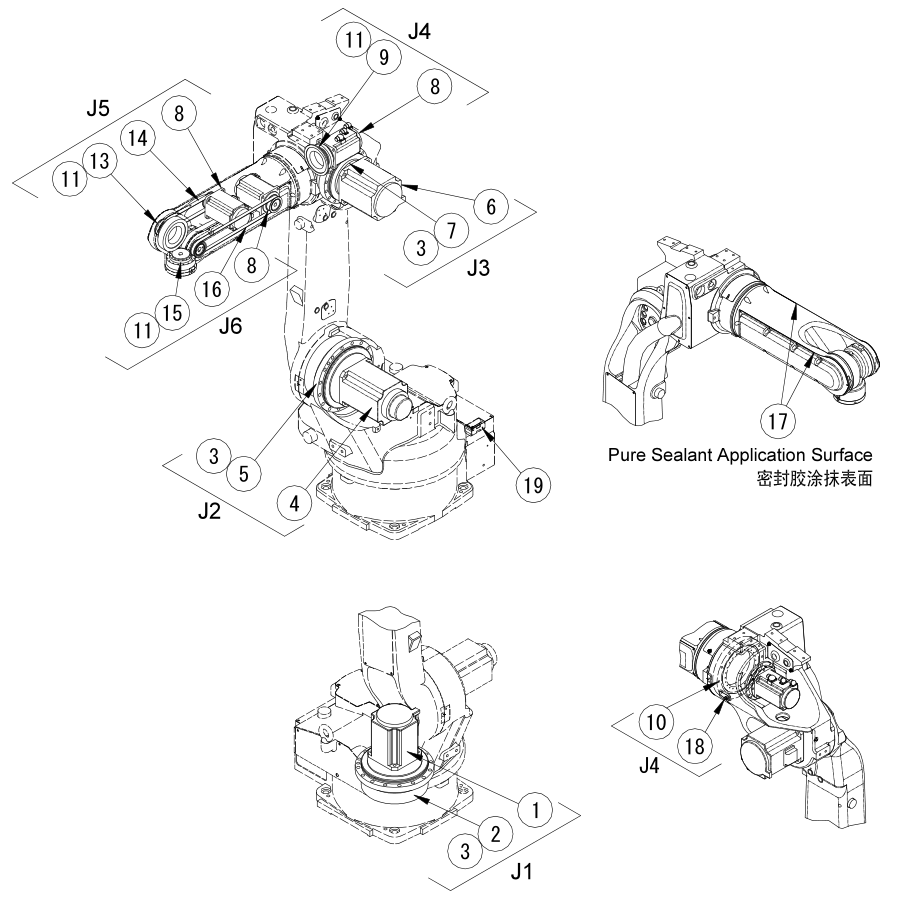

Tiếp tục với chuyên mục tra cứu phụ tùng, dưới đây là sơ đồ cấu tạo và lắp ráp chi tiết cho robot hàn OTC FD-V20.
Từ sơ đồ trên, bạn có thể tra cứu mã phụ tùng chính hãng OTC cho từng bộ phận của robot FD-V20 theo bảng danh mục có cấu trúc dưới đây.
| Trục / Ký hiệu | Tên Bộ Phận | Mã Phụ Tùng OTC |
|---|---|---|
| TRỤC J1 (Trục cơ bản thứ nhất) | ||
| ① | Motor Servo AC | W-L02641 |
| ② | Bộ giảm tốc Cycloid | W-L02116 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J2 (Trục cơ bản thứ hai) | ||
| ④ | Motor Servo AC | W-L02152 |
| ⑤ | Bộ giảm tốc Cycloid | W-L02117 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J3 (Trục cơ bản thứ ba) | ||
| ⑥ | Motor Servo AC | W-L02641 |
| ⑦ | Bộ giảm tốc Cycloid | L10725F00 |
| ③ | Dầu bôi trơn (Mỡ) | 100-0624 |
| TRỤC J4 (Trục cổ tay thứ tư) | ||
| ⑧ | Motor Servo AC | W-L02151 |
| ⑨ | Bộ giảm tốc Harmonic | W-L02113 |
| ⑩ | Vòng bi chéo (Cross Roller Bearing) | W-L02551 |
| ⑪ | Dầu bôi trơn đặc biệt | 2670-053 |
| ⑱ | Dầu bôi trơn (Mỡ) | 100-1491 |
| TRỤC J5 (Trục cổ tay thứ năm) | ||
| ⑧ | Motor Servo AC | W-L02151 |
| ⑬ | Bộ giảm tốc Harmonic | W-L02114 |
| ⑭ | Dây đai truyền động Trục J5 (Timing Belt) | W-L02028 |
| ⑰ | Keo làm kín (Sealant) | 100-1516 |
| ⑪ | Dầu bôi trơn đặc biệt | 2670-053 |
| TRỤC J6 (Trục cổ tay thứ sáu) | ||
| ⑧ | Motor Servo AC | W-L02151 |
| ⑮ | Bộ giảm tốc Harmonic | W-L02115 |
| ⑯ | Keo làm kín (Sealant) | W-L02029 |
| ⑰ | Keo làm kín (Sealant) | 100-1516 |
| ⑪ | Dầu bôi trơn đặc biệt | 2670-053 |
| Ký hiệu / Mô tả | Tên Bộ Phận | Mã Phụ Tùng OTC |
|---|---|---|
| ⑲ | Pin (Battery) | 100-2147 |
| Cáp (1) | Bộ lắp ráp cáp (Từ khung sau đến cánh tay trên) | L10485F00 |
| Cáp (2) | Bộ lắp ráp cáp (Cho trục J5 & J6 bên trong cánh tay trên) | L10485G00 |
| - | Bộ phận trục J5 & J6 | L10485B00 |
Nhà cung cấp phụ tùng chính hãng OTC: Công ty chúng tôi là đại lý được ủy quyền, chuyên cung cấp đầy đủ linh kiện thay thế gốc cho robot FD-V20 và toàn bộ danh mục sản phẩm OTC.
