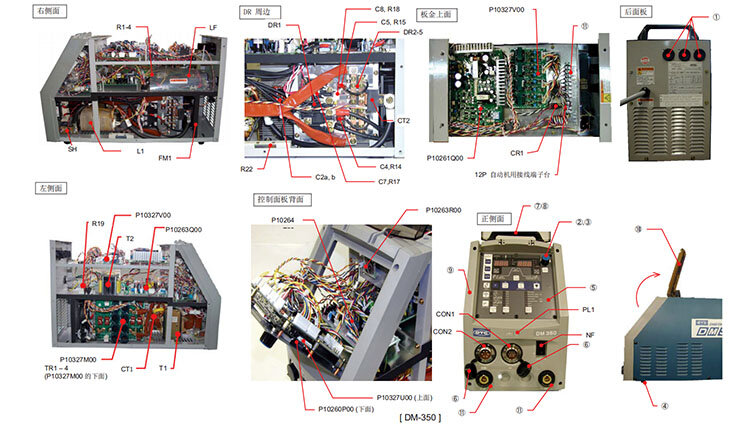

Máy hàn OTC DM350 bộ phận và thông số kỹ thuật

1. ký hiệu bộ phận: NF, tên: công tắc khí, model: 4614-109, thông số kỹ thuật: IELK111-34459-1V, số lượng: 1.

2. ký hiệu bộ phận: LF, tên: bộ lọc, model: 4519-036, đặc điểm kỹ thuật: FS5681-33-99, số lượng: 1.

3. ký hiệu bộ phận: PL1, tên: đèn báo, model: 4600-366, đặc điểm kỹ thuật: N46010A7KW-01, số lượng: 1.

4. ký hiệu bộ phận: DR1, tên: DR, mô-đun tích hợp SCR, model: 4531-204, đặc điểm kỹ thuật: DFA75BA160, số lượng: 1.

5. ký hiệu bộ phận: DR2~5, tên: mô-đun diode tốc độ cao, model: 4531-308, thông số kỹ thuật: DBA200UA60, số lượng: 4.

6. ký hiệu bộ phận: TR1~4, tên: mô-đun IGBT, model: 4534-407, đặc điểm kỹ thuật: 2MBI150TA-060, số lượng: 4.

7. ký hiệu bộ phận: CT1, tên: CT (máy biến dòng), model: 4810-030, đặc điểm kỹ thuật: W-W03029, số lượng: 1.

8. Ký hiệu bộ phận: CT2, tên: Phần tử Hall, model: 4406-009, đặc điểm kỹ thuật: HA400S3EH, số lượng: 1.

9. ký hiệu bộ phận: T1, tên: máy biến áp biến tần, model: P10260B00, đặc điểm kỹ thuật: P10260B00, số lượng: 1.

10. ký hiệu bộ phận: T2, tên: biến áp điều khiển, model: 4810-916, đặc điểm kỹ thuật: W-W02936, số lượng: 1.

11. Ký hiệu bộ phận: L1, tên: Điện kháng DC, model: P10260C00, đặc điểm kỹ thuật: P10260C00, số lượng: 1.

12. Ký hiệu bộ phận: L2, 3, 7, tên: lõi ferit, model: 4739-497, đặc điểm kỹ thuật: E04RA400270150, số lượng: 3.

13. Ký hiệu bộ phận: L4, tên: lõi ferit, model: 4739-497, đặc điểm kỹ thuật: E04RA400270150, số lượng: 2.

14. Ký hiệu bộ phận: L10, tên: lõi ferit, model: 4739-358, đặc điểm kỹ thuật: R1-17.5-28.5-10.7, số lượng: 1.

15. Ký hiệu bộ phận: L5, 6, 8, 9, tên: lõi ferit, model: 4739-543, đặc điểm kỹ thuật: E04RA310190100, số lượng: 4.

16. Ký hiệu bộ phận: THP1, tên: công tắc điều khiển nhiệt độ, model: 100-0123, đặc điểm kỹ thuật: US-602SXTTAS 130°C, số lượng: 1.

17. Ký hiệu bộ phận: THP2, tên: công tắc điều khiển nhiệt độ, model: 4614-057, đặc điểm kỹ thuật: 67L080, số lượng: 1.

18. Ký hiệu bộ phận: FM1, tên: quạt, model: 4805-074, đặc điểm kỹ thuật: 4715SL-05W-B60-D00, số lượng: 1.

19. Ký hiệu bộ phận: R1~4, Tên: Varistor, Model: 4516-119, Đặc điểm kỹ thuật: ENE911D-14A, Số lượng: 4.

20. ký hiệu bộ phận: R5, tên: điện trở màng oxit kim loại, model: 4509-018, đặc điểm kỹ thuật: RS2W 510QJ, số lượng: 1.

21. ký hiệu bộ phận: R6, tên: điện trở xi măng, model: 4509-819, đặc điểm kỹ thuật: 40SH 200QJ, số lượng: 1.

22. ký hiệu bộ phận: R7, tên: điện trở xi măng, model: 4509-825, đặc điểm kỹ thuật: 20SH 15QJ, số lượng: 1.

23. ký hiệu bộ phận: R8~13 R17, 25, 26, tên: điện trở màng carbon, model: 4509-704, đặc điểm kỹ thuật: RD1/4W 1kQJ, số lượng: 9.

24. Ký hiệu bộ phận: R14,15, tên: điện trở màng kim loại, model: 4509-138, đặc điểm kỹ thuật: RNP-50SA 5QJ, số lượng: 2.

25. ký hiệu bộ phận: R19~21, tên: điện trở màng oxit kim loại, model: 4509-128, đặc điểm kỹ thuật: RS2W 200kQJ, số lượng: 3.

26. Ký hiệu bộ phận: C1, tên: tụ gốm, model: 4517-452, đặc điểm kỹ thuật: 2KV 0,0022uF, số lượng: 1.

27. Ký hiệu bộ phận: C2a,b, tên: tụ điện màng polyester, model: 4518-515, đặc điểm kỹ thuật: DKR1600VDC683JSL, số lượng: 2.

28. Ký hiệu bộ phận: C4,5, tên: tụ điện màng polyester, model: 4514-206, đặc điểm kỹ thuật: US20X472JAASA, số lượng: 2.

29. Ký hiệu bộ phận: C7, tên: tụ điện màng polyester, model: 4518-402, đặc điểm kỹ thuật: 0,47uF 50V, số lượng: 1.

30. Ký hiệu bộ phận: CON1, tên: ổ cắm, model: 4730-421, đặc điểm kỹ thuật: HS25R-10, số lượng: 1.

31. Ký hiệu bộ phận: CON2, tên: ổ cắm, model: 4730-426, đặc điểm kỹ thuật: 25-6BK, số lượng: 1.

32. ký hiệu bộ phận: TM1, tên: khối thiết bị đầu cuối, model: 4739-505, đặc điểm kỹ thuật: TB-10-01 12P, số lượng: 1.

33. ký hiệu bộ phận: SH, tên: shunt cho ampe kế, model: 4403-116, đặc điểm kỹ thuật: KY400A 400A/60mV, số lượng: 1.

34. Ký hiệu bộ phận: PCB1, tên: bảng mạch in, model: P10327U00, đặc điểm kỹ thuật: P10327U00, số lượng: 1.

35. Ký hiệu bộ phận: PCB2 ※Ghi chú, tên: bảng mạch in, model: P10492P, thông số kỹ thuật: P10492P00, số lượng: 1.

36. Ký hiệu bộ phận: PCB3, tên: bảng mạch in, model: P10263Q, đặc điểm kỹ thuật: P10263Q00, số lượng: 1.

37. Ký hiệu bộ phận: PCB4, tên: bảng mạch in, model: P10327V, đặc điểm kỹ thuật: P10327V00, số lượng: 1.

38. Ký hiệu bộ phận: PCB5, tên: bảng mạch in, model: P10264T, đặc điểm kỹ thuật: P10264T00, số lượng: 1.

39. Ký hiệu bộ phận: PCB6, tên: bảng mạch in, model: P10327M, đặc điểm kỹ thuật: P10327M00, số lượng: 1.

40. Ký hiệu bộ phận: PCB7, tên: bảng mạch in, model: P10261Q, đặc điểm kỹ thuật: P10261Q00, số lượng: 1.

41. ký hiệu bộ phận: PCB8, tên: bảng mạch in, model: P10263R, đặc điểm kỹ thuật: P10263R00, số lượng: 1.

42. Ký hiệu bộ phận: ①, Tên: Nút cao su có màng, Model: 4739-474, Đặc điểm kỹ thuật: W-W02805, Số lượng: 3.

43. Ký hiệu bộ phận: ②, Tên: Núm, Model: 4735-038, Thông số kỹ thuật: K-100 22RSB, Số lượng: 1.

44. ký hiệu bộ phận: ③, tên: bìa, model: 4735-039, đặc điểm kỹ thuật: K-100 22CSBL, số lượng: 1.

45. Ký hiệu bộ phận: ④, tên: chân cao su, model: 4739-475, đặc điểm kỹ thuật: C-30-RK-3220, số lượng: 4.

46. Ký hiệu bộ phận: ⑤, tên: giao diện bảng điều khiển (phim), model: P10328W02, đặc điểm kỹ thuật: P10328W02, số lượng: 1.

47. Ký hiệu bộ phận: ⑥, tên: nắp, kiểu máy: 4739-476, thông số kỹ thuật: W-W02814, số lượng: 2.

48. ký hiệu bộ phận: ⑦, tên: tay cầm, kiểu máy: P5801G03, thông số kỹ thuật: P5801G03, số lượng: 2.

49. Ký hiệu bộ phận: ⑧, tên: ống lót, model: P10263G12, đặc điểm kỹ thuật: P10263G12, số lượng: 4.

50. Ký hiệu bộ phận: ⑨, tên: nắp bảng điều khiển, model: P10260J01, thông số kỹ thuật: P10260J01, số lượng: 1.

51. Ký hiệu bộ phận: ⑩, tên: nắp bảng điều khiển, model: P10263J02, thông số kỹ thuật: P10263J02, số lượng: 1.

52. các bộ phận Ký hiệu: , Tên: Ổ cắm, Model: 100-1573, Thông số kỹ thuật: CX0058, Số lượng: 2.

53. ký hiệu bộ phận: ⑪, tên: plug-in kết nối cáp hàn, model: 100-1868, đặc điểm kỹ thuật: CX0522A, số lượng: 1
