OTC hàn ngọn đuốc WT3510SBD phần Thông số kỹ thuật Mô hình

ài viết này chủ yếu giới thiệu mỏ hàn thủ công ban đầu được sử dụng trên máy hàn OTC. Có 3 loại mỏ hàn thủ công thường được sử dụng trong máy hàn OTC là WT2000, WT3510 và WT5000. Bài viết này chủ yếu giới thiệu  WT3510SBD  .

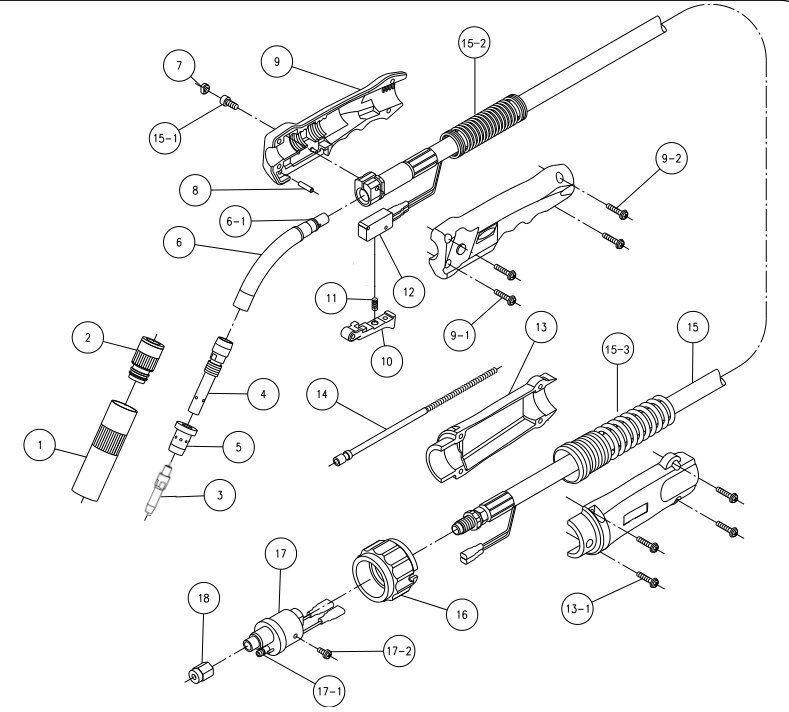

   Các model mỏ hàn WT3510 hiện đang được phân phối là WT3510-SBD, WT3510-MBD, WT3510-LBD, các model súng WT3510 trước đó là WT3510-SCD, WT3510-MCD, WT3510-LCD. Khi so sánh, chúng ta có thể thấy rằng chữ kiểu máy đã được thay đổi từ C thành B. Điều này là do súng hàn được giao từ nhà máy khác với súng hàn ban đầu. Chúng ta hãy nhìn vào những cái hiện tại. Hình ảnh phát nổ của súng WT3510.

 Hãy xem xét những điều sau đây thông qua sơ đồ phân tách ở trên:

1. Ký hiệu của các bộ phận trong hình trên: ①, tên: vòi phun (đường kính trong 16mm), model bộ phận: KA3116.

2. Ký hiệu các bộ phận trong hình trên: ②, tên: chất cách điện, model bộ phận: KE3001.

3. Ký hiệu bộ phận trong hình trên: ③, tên: đầu tiếp xúc (1.2mm), model bộ phận: K980C26.

4. Biểu tượng bộ phận trong hình trên: ④, tên: giá đỡ đầu tiếp xúc, model bộ phận: DF3211.

5. Biểu tượng bộ phận trong hình trên: ⑤, tên: Dải phân cách, Model bộ phận: KD3001.

6. Ký hiệu các bộ phận trong hình trên: ⑥, tên: thân mỏ hàn (R70, 55°), kiểu máy: DF3255.

7. Ký hiệu các bộ phận trong hình trên: ⑥-1, tên: Vòng chữ O (8X1.5), Model các bộ phận: Q508015S.

8. Ký hiệu các bộ phận trong hình trên: ⑦, tên: nắp cách điện, model bộ phận: U5341G01.

9. Ký hiệu các bộ phận trong hình trên: ⑧, tên: chốt song song, kiểu máy: Q440418.

10. Ký hiệu các bộ phận trong hình trên: ⑨, tên: tay cầm đèn pin (có vít), model bộ phận: U10087P00.

11. Ký hiệu bộ phận trong hình trên: ⑨-1, tên: vít đầu tròn nhỏ (M4X20), model bộ phận: Q210420.

12. Ký hiệu bộ phận trong hình trên: ⑨-2, tên: vít đầu tròn nhỏ (M4X16), model bộ phận: Q210416.

13. Ký hiệu các bộ phận trong hình trên: ⑩, tên: bộ kích hoạt, mẫu bộ phận: U10087C01.

14. Ký hiệu các bộ phận trong hình trên: ⑪, tên: lò xo, kiểu máy: Q60512.

15. Ký hiệu các bộ phận trong hình trên: ⑫, tên: công tắc vi mô, kiểu máy: Q711.

16. Ký hiệu các bộ phận trong hình trên: ⑬, tên: kẹp cáp (có vít), model bộ phận: U10087K00.

17. Ký hiệu bộ phận trong hình trên: ⑬-1, tên: vít nhỏ đầu tròn (M4X16), model bộ phận: Q210416.

18. Ký hiệu các bộ phận trong hình trên: ⑭, tên: ống 3.0m (1.0-1.2mm), model bộ phận: DR3212-3.

19. Biểu tượng bộ phận trong hình trên: ⑭, tên: ống 4,5m (1,0-1,2mm), model bộ phận: DR3212-4.5.

20. Biểu tượng bộ phận trong hình trên: ⑭, tên: ống 6.0m (1.0-1.2mm), model bộ phận: DR3212-6.

21. Ký hiệu các bộ phận trong hình trên: ⑮, tên: cáp nguồn (bao gồm ⑮-1) 3.0m, model các bộ phận: DL3030.

22. Ký hiệu các bộ phận trong hình trên: ⑮, tên: cáp nguồn (bao gồm ⑮-1) 4,5m, model bộ phận: DL3045.

23. Ký hiệu các bộ phận trong hình trên: ⑮, tên: cáp nguồn (bao gồm ⑮-1) 6.0m, model các bộ phận: DL3060.

24. Ký hiệu bộ phận trong hình trên: ⑮-1, tên: bu-lông đầu lục giác có lỗ (M5X16), model bộ phận: Q250516.

25. Ký hiệu các bộ phận trong hình trên: ⑮-2, tên: vỏ lò xo, kiểu máy: DS3101.

26. Biểu tượng bộ phận trong hình trên: ⑮-3, tên: vỏ lò xo, mẫu bộ phận: DS3201.

27. Ký hiệu các bộ phận trong hình trên: ⑯, tên: đai ốc kết nối, model bộ phận: DP3001.

28. Ký hiệu các bộ phận trong hình trên: ⑰, tên: đầu nối, mẫu bộ phận: DU3001.

29. Ký hiệu bộ phận trong hình trên: ⑰-1, tên: Vòng chữ O (3.15X1.8), kiểu bộ phận: Q531518.

30. Biểu tượng bộ phận trong hình trên: ⑰-2, tên: vít nhỏ đầu tròn (M4X6), mẫu bộ phận: Q210406.

31. Ký hiệu các bộ phận trong hình trên: ⑱, tên: đai ốc ống cấp dây, kiểu máy: DU3013.

Nếu bạn cần thay thế các bộ phận mỏ hàn chính hãng của máy hàn OTC, bạn có thể tham khảo bài viết này để tìm model của các bộ phận bạn cần thay thế, nhưng bạn phải biết model của mỏ hàn của mình, đừng nhầm lẫn với nó. WT3510-SCD, nếu không, nó có thể khiến các bộ phận đã mua không khớp.
