Giới thiệu mặt dây giảng dạy FD19TP-DSJNC của robot OTC FD19 series

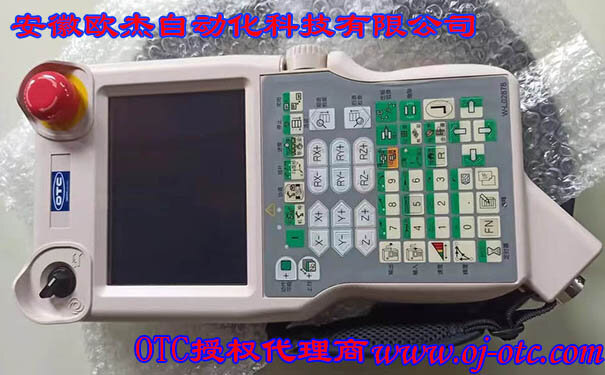

Bài viết này chủ yếu giới thiệu về mặt dây chuyền giảng dạy FD19TP-DSJNC của dòng robot OTC FD19 , hình ảnh của nó như sau:

Mẫu mặt dây chuyền dạy của dòng FD19 robot OTC là: FD19TP-DSJN ※ , ※ cho biết loại phím vật lý W: Toàn cầu J: Tiếng Nhật E: Tiếng Anh C: Tiếng Trung, mẫu này có thể được nhìn thấy ở mặt sau của nó, một số bạn không biết sẽ nhìn thấy mẫu W-L02878 ở mặt trước, mình nghĩ rằng W-L02689 là mẫu của mặt dây chuyền dạy học. Điều này là không chính xác. Đừng nhầm lẫn ở đây. Ảnh của nó như sau:

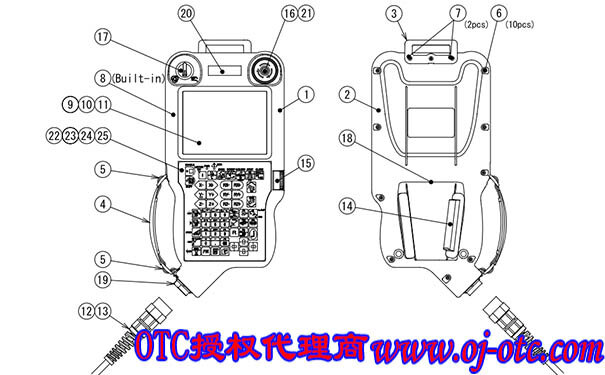

Trước tiên, chúng ta hãy xem hình ảnh bùng nổ của mặt dây chuyền giảng dạy FD19TP-DSJNC của dòng robot OTC FD19 như sau:

Trong hình trên, chúng tôi đã đánh dấu từng bộ phận trên mặt dây dạy FD19TP-DSJNC của sê-ri robot OTC FD19 bằng một số, sau đó sử dụng bảng bên dưới để biết số thứ tự OTC chính xác tương ứng với từng bộ phận

1. Ký hiệu của các phụ kiện trong hình trên: ①, tên vỏ trên, model: L23700B01.

2. Ký hiệu phụ kiện trong hình trên: ②, tên vỏ đáy, model: L23700B02.

3. Ký hiệu phụ kiện trong hình trên: ③, móc tên, model: L23700B03.

4. Ký hiệu phụ kiện trong hình trên: ④, tên TP sling, model: L23700B11.

5. Ký hiệu phụ kiện trong hình trên: ⑤, bộ điều chỉnh băng tên, model: 100-3633.

6. Ký hiệu của các phụ kiện trong hình trên: ⑥, vít cố định chữ P có tên được gắn vào mặt bích, model: 100-3634.

7. Ký hiệu của các phụ kiện trong hình trên: ⑦, vít cố định P có tên được gắn vào mặt bích, model: 100-3635.

8. Ký hiệu phụ kiện trong hình trên: ⑧, tên bo mạch CPU, model: L23700C00.

9. Ký hiệu phụ kiện trong hình trên: ⑨, tên LCD unit, model: L23700U00.

10. Ký hiệu phụ kiện trong hình trên: ⑩, tên bộ phận màn hình cảm ứng, model: L23700T00.

11. Ký hiệu phụ kiện trong hình trên: ⑪, tên miếng bảo vệ màn hình, model: L23700B12.

12. Ký hiệu phụ kiện trong hình trên: ⑫, tên cáp điều khiển TP (8 mét), model: L23701B00, đổi thành FD19RB-3308.

13. Ký hiệu phụ kiện trong hình trên: ⑬, tên Cáp điều khiển TP (15 mét), model: L23701E00, đổi thành FD19RB-3315.

14. Ký hiệu phụ kiện trong hình trên: ⑭, tên cụm cáp, model: L21500J00.

15. Ký hiệu phụ kiện trong hình trên: ⑮, tên cụm cáp, model: L21500K00.

16. Ký hiệu phụ kiện trong hình trên: ⑯, tên cụm cáp, model: L21500L00.

17. Ký hiệu phụ kiện trong hình trên: ⑰, tên cụm cáp, model: L21500M00.

18. Ký hiệu phụ kiện trong hình trên: ⑱, tên cụm cáp, model: L21500N00.

19. Ký hiệu phụ kiện trong hình trên: ⑲, tên cụm cáp, model: L23700P00.

20. Ký hiệu phụ kiện trong hình trên: ⑳, tên nhãn, model: NC9608.

21. Ký hiệu phụ kiện trong hình trên: ㉑, nhãn tên, model: NC9638.

22. Ký hiệu phụ kiện trong hình trên: ㉒, cụm khóa màng tên (biểu tượng chung), model: L23710G00.

23. Ký hiệu phụ kiện trong hình trên: ㉓, cụm phím màng tên (biểu tượng tiếng Nhật), model: L23711G00.

24. Ký hiệu phụ kiện trong hình trên: ㉔, cụm phím màng tên (biểu tượng tiếng Anh), model: L23712G00.

25. Ký hiệu phụ kiện trong hình trên: ㉕, cụm phím màng tên (biểu tượng tiếng Trung), model: L23713G00.
