Trong bài viết này, chúng tôi chủ yếu giới thiệu các mỏ hàn làm mát bằng nước gốc OTC . Đầu tiên, chúng ta hãy xem các thông số cơ bản của ngọn đuốc làm mát bằng nước này
| người mẫu | WTW4000-SBD/MBD/LBD (thép cacbon) WTAW4000-SBD/MBD/LBD(Nhôm) | WTW5000-SBD/MBD/LBD (thép cacbon) WTAW5000-SBD/MBD/LBD(Nhôm) |
| đánh giá hiện tại | 400A(CO2)/350A(MAG/MIG) | 500A(CO2)/450A(MAG/MIG) |
| chu kỳ nhiệm vụ | 100% | |
| đánh giá điện áp | ≤113V | |
| khí áp dụng | CO/MAG/MIG | |
| lưu lượng gas | 10~20L/phút | |
| áp suất khí ga | 0,15MPa ~ 0,35MPa | |
| Xếp hạng công tắc đèn pin | 24VDC | |
| Đường kính dây áp dụng (mm) | Thép cacbon: (0.8), (0.9), (1.0), 1.2 Nhôm: (1.0), 1.2 | Thép cacbon: 1.2.(1.4), (1.6) Nhôm: 1.2, (1.6) |
| chiều dài cáp | 3,0m/4,5m/6,0m | |
| Phương pháp làm mát | làm mát bằng chất lỏng | |
| thông số kỹ thuật áp dụng | GB/T15579.7-2013 (IEC60974-7: 2005) | |
Từ bảng trên, chúng ta có thể thấy rằng các loại mỏ hàn làm mát bằng nước thường được sử dụng để hàn thép carbon là WTW4000-SBD/MBD/LBD và WTW5000-SBD/MBD/LBD . MBD/LBD Ở đây, SBD/MBD và LBD tương ứng
với chiều dài mỏ hàn 3 mét. 4,5 mét và 6 mét.

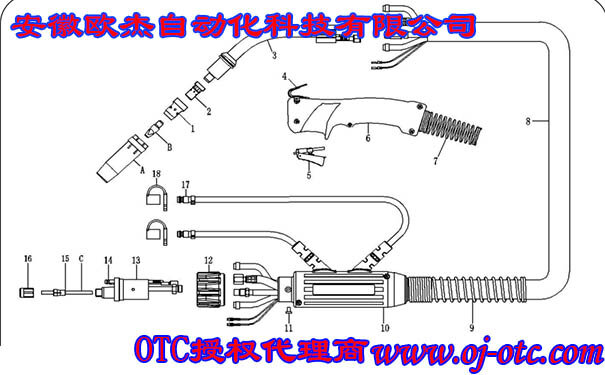

Hãy cùng xem qua hình ảnh phát nổ của ngọn đuốc làm mát bằng nước này:
Theo hình trên. Hãy cùng chúng tôi so sánh bảng dưới đây để tìm ra số thứ tự của từng bộ phận của các mỏ hàn này
| số seri | tên sản phẩm | số phần | thép carbon | nhôm |
| MỘT | Đường kính vòi côn 16mm | SA5216 | √ | √ |
| b | Đầu dẫn điện 1.2mmM8X10X30 đồng | EB3212 | √ | |
| Đầu dẫn điện 1.2mmM8X10X30 đồng | EB3212AL | √ | ||
| C | Lò xo dây thép dẫn hướng 1.0~1.2mm×3m | DSR 3212-3 | √ | |
| Ống than chì 1.0~1.2mm×3m | DR3412-3 | √ | ||
| 1 | chuyển hướng Phenolic | SD5002 | √ | √ |
| 2 | Liên hệ đầu ghế M8×25 | SC5001 | √ | √ |
| 3 | Uốn cổ súng 45° | SF5245 | √ | √ |
| 4 | treo lên | EG0001 | √ | √ |
| 5 | cò súng | EJ0003 | √ | √ |
| 6 | vỏ súng phía trước | EHO 131 | √ | √ |
| 7 | khởi động lò xo phía trước | ES0102 | √ | √ |
| số 8 | Lắp ráp cáp 3 mét | SL5030 | √ | √ |
| 9 | vỏ lò xo phía sau | YKS 0002 | √ | √ |
| 10 | Lỗ sau vỏ súng 28,5 | HDH 0202-28.5 | √ | √ |
| 11 | Vít M4X6 | Q210406 | √ | √ |
| 12 | Đai ốc khóa hộp súng | DP3001 | √ | √ |
| 13 | Phong cách làm mát bằng nước cắm OTC | DSU O 001 | √ | √ |
| 14 | Vòng chữ O 3.15×1.8 | Q531518 | √ | √ |
| 15 | Vòng chữ O 4×1.8 | Q504018 | √ | √ |
| 16 | hạt | DU3013 | √ | √ |
| 17 | Đầu nối nhanh ống nước | SW5131 | √ | √ |
| 18 | vòi cắm màu đỏ | BW0239R | √ | √ |
| cắm vòi nước màu xanh | BW0239B | √ | √ |
Bảng trên chỉ là các thành phần tiêu chuẩn của toàn bộ súng, chúng ta có thể chọn các phụ kiện sau theo chiều dài của súng, cho dù đó là miếng hàn hay thép carbon hàn:
| số seri | tên sản phẩm | số phần | carbon Thép | nhôm |
| MỘT | Đường kính vòi côn 14mm | SA5214 | √ | √ |
| Đường kính vòi miệng hội tụ 15mm | SA5315 | √ | √ | |
| Đường kính vòi thẳng 20 mm | SA5120 | √ | √ | |
| b | Đầu tiếp điểm 0.8mm M8X10X30 đồng | EB3208 | √ | |
| Đầu tiếp điểm 0.9mm M8X10X30 đồng | EB3209 | √ | ||
| Đầu tiếp điểm 1.0mm M8X10X30 đồng | EB3210 | √ | ||
| Đầu tiếp điểm 1.6mm M8X10X30 bằng đồng | EB3216 | √ | ||
| Đầu tiếp xúc 0,8mm M8X10X30 bằng đồng crom zirconium | EB3208L | √ | ||
| Đầu tiếp xúc 0,9mm M8X10X30 bằng đồng crom zirconium | EB3209L | √ | ||
| Đầu tiếp xúc 1.0mm M8X10X30 bằng đồng crom zirconium | EB3210L | √ | ||
| Đầu tiếp xúc 1.2mm M8X10X30 bằng đồng crom zirconium | EB3212L | √ | ||
| Đầu tiếp xúc 1.6mm M8X10X30 bằng đồng crom zirconium | EB3216L | √ | ||
| Đầu tiếp điểm 1.0mm M8X10X30 đồng | EB3210AL | √ | ||
| Đầu tiếp điểm 1.6mm M8X10X30 bằng đồng | EB3216AL | √ | ||
| C | Lò xo dây thép dẫn hướng 1.0~1.2mmX 4.5 mét | DSR 3212-4.5 | √ | |
| Lò xo dây thép dẫn hướng 1.0~1.2mm×6 mét | DSR 3212-6 | √ | ||
| Lò xo dây thép dẫn hướng 1.2~1.6mm×3m | DSR 5216-3 | √ | ||
| Lò xo dây thép dẫn hướng 1.2~1.6mm×4.5m | DSR 5216-4.5 | √ | ||
| Lò xo dây thép dẫn hướng 1.2~1.6mm×6m | DSR 5216-6 | √ | ||
| Ống than chì 1,0~1,2mmX 4,5 mét | DR3412-4.5 | √ | ||
| Ống than chì 1.0~1.2mmX 6 mét | DR3412-6 | √ | ||
| Ống than chì 1.2~1.6mm×3m | DR5416-3 | √ | ||
| Ống than chì 1,2~1,6mmX 4,5 mét | DR5416-4.5 | √ | ||
| Ống than chì 1,2~1,6mmX 6 mét | DR5416-6 | √ | ||
| 1 | gốm chuyển hướng | SD5001 | √ | √ |
| 2 | Ghế đầu vòi tiếp xúc M8×29 | SC5002 | √ | √ |
