Hình ảnh ngọn đuốc hàn làm mát bằng nước AW-18 và thông số kỹ thuật của các bộ phận

AW18  là mẫu mỏ hàn hồ quang argon làm mát bằng nước OTC. Nó chủ yếu được chia thành hai chiều dài: 4 mét và 8 mét. Trong bài viết này, chúng tôi sẽ phân tích chi tiết mỏ hàn làm mát bằng nước này.

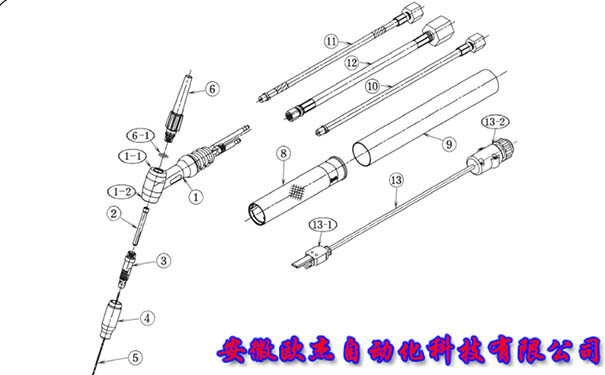

Đầu tiên chúng ta cùng ngắm nhìn khung cảnh bùng nổ của AW18 như sau:

Hãy nhìn vào bảng dưới đây thông qua hình trên. Sau đây là thông số kỹ thuật và kiểu dáng của các bộ phận tương ứng với chế độ xem phát nổ AW18:

1. Ký hiệu các bộ phận trong hình trên: 1, Model các bộ phận: H950J00, Tên: Thân súng hàn, Ghi chú: Đã bao gồm 1-1, 1-2.

2. Ký hiệu các bộ phận trong hình trên: 1-1, Model các bộ phận: H500B04, Tên: Insulator.

3. Ký hiệu các bộ phận trong hình trên: 1-2, model bộ phận: H500B05, tên: nắp bảo vệ.

4. Ký hiệu các bộ phận trong hình trên: 2, Model các bộ phận: H950C07, Tên: Kẹp điện cực vonfram (3.2), Ghi chú: Ống đồng (2 ngăn).

5. Ký hiệu các bộ phận trong hình trên: 3, Model các bộ phận: H950C17, Tên: Giá đỡ điện cực vonfram (3.2), Ghi chú: Ống đồng.

6. Ký hiệu các bộ phận trong hình trên: 4, Model các bộ phận: H21B22, Tên: Nozzle (No.7), Ghi chú: 11 đường kính trong.

7. Ký hiệu các bộ phận trong hình trên: 5, Model các bộ phận: 0870-032, tên: được trang trí bằng điện cực vonfram, ghi chú: 3,2×150mm.

8. Ký hiệu các bộ phận trong hình trên: 6, Model các bộ phận: H83C00, tên: nắp vonfram (dài), nhận xét: 6-1 được bao gồm.

9. Ký hiệu các bộ phận trong hình trên: 6-1, Model các bộ phận: 3570-007, Tên: Vòng chữ O.

10. Ký hiệu các bộ phận trong hình trên: 8, kiểu máy: H950E01, tên: tay cầm.

Khi súng hàn làm mát bằng nước AW18 có chiều dài cáp là 4M, một số thông số kỹ thuật và kiểu dáng của các bộ phận như sau:

1. Ký hiệu các bộ phận trong hình trên: 9, model bộ phận: H950E02, tên: vỏ ống (4m).

2. Ký hiệu các bộ phận trong hình trên: 10, model bộ phận: H950F00, tên gọi: khí quản (4m).

3. Ký hiệu các bộ phận trong hình trên: 11, model bộ phận: H950G00, tên gọi: ống nước làm mát (4m).

4. Ký hiệu các bộ phận trong hình trên: 12, model bộ phận: H21E00, tên: ống cáp mỏ hàn (4m).

5. Ký hiệu các bộ phận trong hình trên: 13, Model các bộ phận: K1108A00, Tên: Công tắc mỏ hàn (4m), Ghi chú: Đã bao gồm 13-1, 13-2.

6. Ký hiệu các bộ phận trong hình trên: 13-1, model bộ phận: K1108C00, tên: cụm thân công tắc.

7. Ký hiệu các bộ phận trong hình trên: 13-2, kiểu máy: 4730-001, tên: phích cắm đầu nối.

Khi súng hàn làm mát bằng nước AW18 có chiều dài cáp là 8M, một số thông số kỹ thuật và kiểu dáng của các bộ phận như sau:

1. ký hiệu bộ phận trong hình trên: 9, model bộ phận: H951E02, tên: vỏ ống (8m).

2. Ký hiệu các bộ phận trong hình trên: 10, model bộ phận: H951F00, tên gọi: khí quản (8m).

3. Ký hiệu các bộ phận trong hình trên: 11, model bộ phận: H951G00, tên gọi: ống nước làm mát (8m).

4. Ký hiệu các bộ phận trong hình trên: 12, model bộ phận: H223E00, tên: ống cáp súng hàn (8m).

5. Ký hiệu các bộ phận trong hình trên: 13, Model các bộ phận: K1109A00, Tên: Công tắc mỏ hàn (8m), Ghi chú: Đã bao gồm 13-1, 13-2.

6. Ký hiệu các bộ phận trong hình trên: 13-1, model bộ phận: K1108C00, tên: cụm thân công tắc.

7. Ký hiệu các bộ phận trong hình trên: 13-2, kiểu máy: 4730-001, tên: phích cắm đầu nối.
