Máy hàn OTC DP400 bộ phận và thông số kỹ thuật

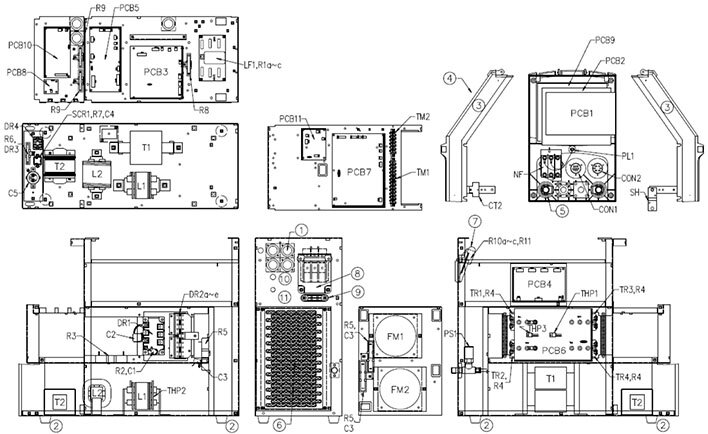

Đầu tiên chúng ta cùng xem hình để hiểu vị trí và ký hiệu của từng bộ phận cấu thành máy hàn OTC  DP400.

1. ký hiệu bộ phận: NF, kiểu máy: 4614-109, tên: công tắc khí, thông số kỹ thuật: IELK111-34459-1-V hoặc IELK111-1-63-50.0-AEK-01-V.

2. ký hiệu bộ phận: LF1, kiểu máy: 4519-037, tên: bộ lọc, thông số kỹ thuật: FS5681-50-99.

3. ký hiệu bộ phận: PL1, model: 4600-366, tên: đèn báo, thông số kỹ thuật: N46010A7KW-01.

4. Ký hiệu bộ phận: DR1, model: 4531-717, tên: DR, mô-đun tích hợp SCR, thông số kỹ thuật: DFA150AA160.

5. Ký hiệu bộ phận: DR2a~e, model: 4531-308, tên: mô-đun diode tốc độ cao, thông số kỹ thuật: DBA200UA60.

6. Ký hiệu bộ phận: DR3, model: 4531-505, tên: diode, đặc điểm kỹ thuật: S2L60.

7. ký hiệu bộ phận: DR4, model: 4531-308, tên: mô-đun diode tốc độ cao, thông số kỹ thuật: DBA200UA60.

8. ký hiệu bộ phận: SCR1, model: 4530-412, tên: mô-đun thyristor, đặc điểm kỹ thuật: SG25AA20.

9. ký hiệu bộ phận: TR1~4, kiểu máy: 4534-528, tên: mô-đun IGBT, thông số kỹ thuật: CM200DY-12NF.

10. ký hiệu bộ phận: CT1, model: 4810-030, tên: máy biến dòng, đặc điểm kỹ thuật: W-W03029A.

11. Ký hiệu bộ phận: CT2, model: 4406-009, tên: Hall element, đặc điểm kỹ thuật: HA400S3EH.

12. ký hiệu bộ phận: T1, model: P10264B00, tên: máy biến áp biến tần, thông số kỹ thuật: W-W03361.

13. Ký hiệu bộ phận: T2, model: 4810-916, tên: cần số phụ, thông số kỹ thuật: W-W02936B.

14. Ký hiệu bộ phận: LI, model: P30037L00, tên: Điện kháng DC, thông số kỹ thuật: P30037L00.

15. ký hiệu bộ phận: L2, model: P10322L00, tên: điện kháng đầu vào, thông số kỹ thuật: P10322L00.

16. Ký hiệu bộ phận: L3a,b, model: 4739-497, tên: lõi ferit, đặc điểm kỹ thuật: I-04RA400270150.

17. Ký hiệu bộ phận: L4,5, model: 4739-497, tên: lõi ferit, đặc điểm kỹ thuật: E04RA400270150.

18. Ký hiệu bộ phận: L6, model: 4739-358, tên: lõi ferit, đặc điểm kỹ thuật: RI-17.5-28.5-10.7.

19. Ký hiệu bộ phận: L7, model: 4739-497, tên: lõi ferrite, đặc điểm kỹ thuật: R04RA400270150.

20. Ký hiệu bộ phận: THF1, model: 4614-057, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L080.

21. Ký hiệu bộ phận: THP2, model: 4258-024, tên: công tắc điều khiển nhiệt độ, thông số kỹ thuật: US-602SXTTAS130*C.

22. Ký hiệu bộ phận: THF3, model: 4614-051, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L090.

23. Ký hiệu bộ phận: FM1,2, model: 4805-074, tên: quạt, đặc điểm kỹ thuật: 4715SL-05W-B60-D00.

24. Ký hiệu bộ phận: SH, model: 4403-116, tên: shunt, thông số kỹ thuật: KY400A400A/60MV.

25. Ký hiệu bộ phận: PS1, model: 4255-016, tên: công tắc áp suất, thông số kỹ thuật: W-W00032B.

26. ký hiệu bộ phận: mi, model: 4739-505, tên: khối thiết bị đầu cuối, đặc điểm kỹ thuật: TB10-0112P.

27. ký hiệu bộ phận: TM2, model: 4739-504, tên: khối thiết bị đầu cuối, đặc điểm kỹ thuật: TB10-016P.

28. Ký hiệu bộ phận: Rla~c, model: 4509-128, tên: điện trở màng oxit kim loại, đặc điểm kỹ thuật: RS2B200kQJ.

29. Ký hiệu bộ phận: R2, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD20SlkQJ.

30. Ký hiệu bộ phận: R3, model: 4509-819, tên: điện trở xi măng, đặc điểm kỹ thuật: 40SH200QJ.

31. Ký hiệu bộ phận: R4a~h, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD20SlkQJ.

32. Ký hiệu bộ phận: R5a,b, model: 4509-881, tên: kháng xi măng, đặc điểm kỹ thuật: 40SHN5.1QJA.

33. Ký hiệu bộ phận: R6, model: 4509-916, tên: điện trở xi măng, đặc điểm kỹ thuật: T20SH2.2QJA.

34. Ký hiệu bộ phận: R7, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD20SlkQJ.

35. Ký hiệu bộ phận: R8, model: 4509-825, tên: điện trở xi măng, đặc điểm kỹ thuật: 20SH15kQJ.

36. Ký hiệu bộ phận: R9a,b, model: 4509-922, tên: kháng xi măng, đặc điểm kỹ thuật: 20SH10QJ.

37. Ký hiệu bộ phận: RlOac, model: 4516-119, tên: varistor, đặc điểm kỹ thuật: TND14V-911KB0LLAA0.

38. Ký hiệu bộ phận: Rll, model: 4516-119, tên: varistor, đặc điểm kỹ thuật: TND14V-911KB0LLAA0.

39. Ký hiệu bộ phận: C1, model: 4518-402, tên: tụ điện màng polyester, đặc điểm kỹ thuật: 0,47nF50V.

40. Ký hiệu bộ phận: C2, model: 4518-530, tên: tụ điện màng polyester, đặc điểm kỹ thuật: US16X154JAASA.

41. Ký hiệu bộ phận: C3a,b, model: 4518-542, tên: tụ điện màng polyester, đặc điểm kỹ thuật: US20X472JAASA.

42. Ký hiệu bộ phận: C4, model: 4518-402, tên: tụ màng polyester, đặc điểm kỹ thuật: 0,47uF50V.

43. Ký hiệu bộ phận: C5, model: 4511-510, tên: tụ điện điện phân nhôm, đặc điểm kỹ thuật: LWA2N601MSEAZ0.

44. Ký hiệu bộ phận: CONI, model: 4730-421, tên: ổ cắm, đặc điểm kỹ thuật: HS25R-10(71).

45. Ký hiệu bộ phận: C0N2, model: 4730-426, tên: ổ cắm, đặc điểm kỹ thuật: 25-6BK-Z.

46. Ký hiệu bộ phận: PCB1, model: P10532U00, tên: bảng mạch in, đặc điểm kỹ thuật: P10532U00.

47. Ký hiệu bộ phận: PCB2 ※Lưu ý, model: P10265P00, tên: bảng mạch in, thông số kỹ thuật: P10265P00.

48. Ký hiệu bộ phận: PCB3, model: P10532Q, tên: bảng mạch in, đặc điểm kỹ thuật: P10532Q00.

49. Ký hiệu bộ phận: PCB4, model: P10533V, tên: bảng mạch in, đặc điểm kỹ thuật: P10533V00.

50. Ký hiệu bộ phận: PCB5, model: P30037Z, tên: bảng mạch in, đặc điểm kỹ thuật: P30037Z00.

51. Ký hiệu bộ phận: PCB6, model: P30037Y, tên: bảng mạch in, đặc điểm kỹ thuật: P30037Y00.

52. Ký hiệu bộ phận: PCB7, model: P10261Q, tên: bảng mạch in, đặc điểm kỹ thuật: P10261Q00.

53. Ký hiệu bộ phận: PCB8, model: P10533R, tên: bảng mạch in, đặc điểm kỹ thuật: P10533R00.

54. Ký hiệu bộ phận: PCB9, model: P10346R, tên: bảng mạch in, đặc điểm kỹ thuật: P10346R00.

55. Ký hiệu bộ phận: PCB10, model: P10533X, tên: bảng mạch in, đặc điểm kỹ thuật: P10533X00.

56. Ký hiệu bộ phận: PCB11, model: P10532S, tên: bảng mạch in, đặc điểm kỹ thuật: P10532S00.

57. Ký hiệu bộ phận: ①, model: 4739-474, tên: nút cao su có màng, thông số kỹ thuật: W-W02805.

58. Ký hiệu bộ phận: ②, model: 4739-475, tên: chân nóng cao su, đặc điểm kỹ thuật: C-30-RK-3220.

59. Ký hiệu bộ phận: ⑧, model: P10264J01, tên: bảng điều khiển phía trước, thông số kỹ thuật: P10264J01.

60. Ký hiệu bộ phận: ④, model: P10263J02, tên: nắp bảng điều khiển, thông số kỹ thuật: P10263J02.

61. Ký hiệu bộ phận: ⑤, model: 100-1573, tên: ổ cắm kết nối nhanh, đặc điểm kỹ thuật: CX0058.

62. ký hiệu bộ phận: , Model: 4734-025, Tên: Đầu nối nhanh, Thông số kỹ thuật: DIXSK70.

63. ký hiệu bộ phận: , Model: 4734-026, Tên: Đầu nối nhanh, Thông số kỹ thuật: DIXSK95.

64. Ký hiệu bộ phận: ⑥, kiểu máy: P30037J04, tên: bộ lọc bụi, thông số kỹ thuật: P30037J04.

65. Ký hiệu bộ phận: ⑦, model: K3904B00, tên: đầu vào M, thông số kỹ thuật: K3904B00.

66. Ký hiệu bộ phận: ⑧, model: K3904C00, tên: nắp đầu nối đầu vào, thông số kỹ thuật: K3904C00.

67. Ký hiệu bộ phận: ⑨, model: 100-0866, tên: kẹp cáp, thông số kỹ thuật: W-WQ0010.

68. Ký hiệu bộ phận: ⑩, model: -, tên: bảo hiểm ống thủy tinh, thông số kỹ thuật: 0.5A250V.

69. Model: 100-0479, Tên hàng: Bảo hiểm ống thủy tinh, Quy cách: 0235003P.

70. Model: 100-0480, Tên: Giá đỡ cầu chì, Thông số kỹ thuật: F-400-01A2.
