Giới thiệu Hộp vận hành Robot OTC (Hộp khởi động) FDOP-0005

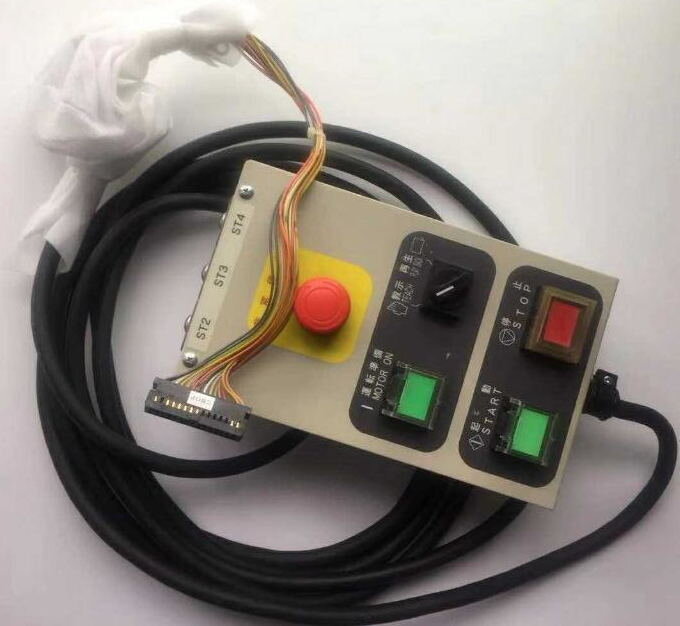

Bài viết hôm nay chủ yếu giới thiệu hộp thao tác (hộp khởi động) của  robot OTC, mời các bạn xem hình sau:

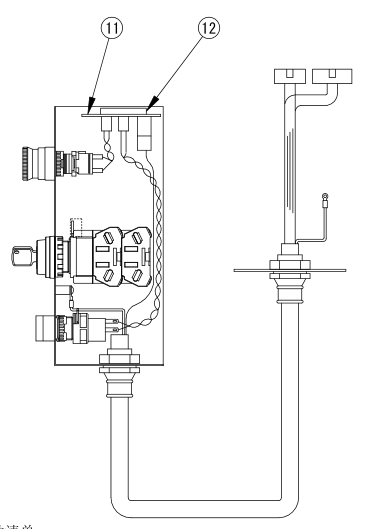

Số kiểu của nó là FDOP-00**; ** cho biết chiều dài cáp. Có ba loại hộp thao tác thường được sử dụng (hộp khởi động). Nếu chiều dài cáp là 5 mét, kiểu hộp vận hành rô-bốt OTC (hộp bắt đầu) là FDOP-0005. Nếu chiều dài cáp là 10 mét, thì hộp vận hành robot OTC (hộp bắt đầu) Kiểu máy là FDOP-0010; theo cách tương tự, chúng ta có thể biết rằng FDOP-0015 đề cập đến chiều dài cáp của hộp vận hành robot OTC (hộp bắt đầu) là 15 mét. Chúng ta hãy xem sơ đồ hộp vận hành robot OTC (hộp khởi động).

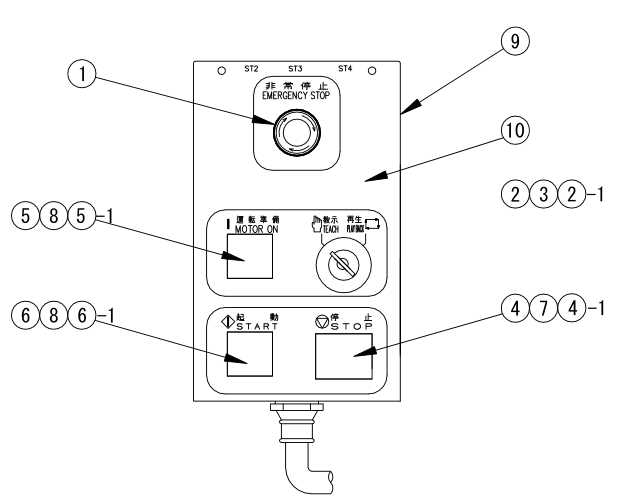

Hãy xem lại phần sau và chúng ta có thể biết thông số kỹ thuật của từng thành phần của hộp vận hành robot OTC (hộp khởi động) và số thứ tự OTC tương ứng.

1. Ký hiệu các bộ phận trong hình trên: 1, tên: công tắc nút nhấn (dừng khẩn cấp), model: 4250-134, thông số kỹ thuật: HA1E-V2S2R-TK2354.

2. Ký hiệu các bộ phận trong hình trên: 2, tên: công tắc chọn, model: 100-1649, thông số kỹ thuật: HW1K-2B22.

3. Ký hiệu các bộ phận trong hình trên: 2-1, tên: nút, model: 100-1655, thông số kỹ thuật: AS6-SK-132PN02.

4. Ký hiệu bộ phận trong hình trên: 3, tên: vòng chống xoay, model: 100-1650, thông số kỹ thuật: HW9Z-RL.

5. Biểu tượng bộ phận trong hình trên: 4, tên: công tắc nút đèn (màu đỏ), model: 100-1643, spec: LA3L-M1C14R.

6. Ký hiệu các bộ phận trong hình trên: 4-1, tên: Đèn LED (đỏ), model: 100-1644, thông số kỹ thuật: LFTD-2R.

7. Biểu tượng bộ phận trong hình trên: 5, tên: công tắc nút đèn (màu xanh lá cây), model: 100-1651, spec: LA3L-M1C14G.

8. Ký hiệu các bộ phận trong hình trên: 5-1, tên: Đèn LED (xanh lục), model: 100-1652, thông số kỹ thuật: LFTD-2G.

9. Ký hiệu bộ phận trong hình trên: 6, tên: công tắc nút đèn (màu trắng), model: 100-1645, spec: LA3L-M1C14W.

10. Ký hiệu các bộ phận trong hình trên: 6-1, tên: Đèn LED (trắng), model: 100-1646, thông số kỹ thuật: LFTD-2W.

11. ký hiệu bộ phận: 7, tên: vỏ chống nước, model: 100-1647, đặc điểm kỹ thuật: AL-DH6.

12. Ký hiệu các bộ phận trong hình trên: 8, tên: vỏ bảo vệ, model: 100-1648, đặc điểm kỹ thuật: AL-KH6.

13. Ký hiệu bộ phận trong hình trên: 9, tên: hộp, model: L21761B01, đặc điểm kỹ thuật: L21761B01.

14. Ký hiệu các bộ phận trong hình trên: 10, tên: panel, model: L21761B02, thông số kỹ thuật: L21761B02.

15. Ký hiệu các bộ phận trong hình trên: 11, tên: mạch in, model: L9111C00, đặc điểm kỹ thuật: L9111C00.

16. Ký hiệu các bộ phận trong hình trên: 12, tên: đầu nối ngắn mạch, model: L9111G00, thông số kỹ thuật: L9111G00.
