Máy hàn OTC DL350 bộ phận và thông số kỹ thuật

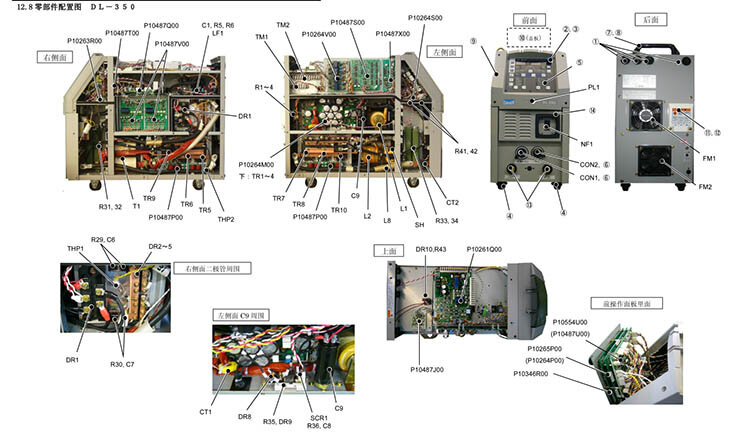

Nếu bạn muốn kiểm tra thông số kỹ thuật linh kiện máy hàn OTC  DL350  và số thứ tự OTC tương ứng của chúng, trước tiên bạn cần xem hình sau.

Với hình ảnh trên, chúng ta có thể kiểm tra thông số kỹ thuật của tất cả các bộ phận của máy hàn DL350 và số thứ tự OTC tương ứng bằng cách so sánh sau.

1. ký hiệu bộ phận: NF1, model: 4614-105, tên: công tắc khí, đặc điểm kỹ thuật: IELK111-36627-1-C.

2. ký hiệu bộ phận: LF1, kiểu máy: 100-0329, tên: bộ lọc, thông số kỹ thuật: FS21693-50-99.

3. ký hiệu bộ phận: PL1, model: 4600-341, tên: đèn báo, thông số kỹ thuật: NPA10-2H-WS.

4. ký hiệu bộ phận: DR1, model: 4531-084, tên: cầu chỉnh lưu ba pha, đặc điểm kỹ thuật: DF150BA80.

5. ký hiệu bộ phận: DR2~5, model: 4531-119, tên: mô-đun diode nhanh, thông số kỹ thuật: DSEI2X101-06A.

6. ký hiệu bộ phận: DR8, model: 100-0179, tên: mô-đun diode nhanh, thông số kỹ thuật: DSEI2X101-12A.

7. Ký hiệu bộ phận: DR9, model: 4531-505, tên: diode, đặc điểm kỹ thuật: S2L60.

8. Ký hiệu bộ phận: DR10, model: 4531-120, tên: cầu chỉnh lưu, đặc điểm kỹ thuật: D5SB60.

9. ký hiệu bộ phận: TR1~4, model: 4534-417, tên: mô-đun 1GBT, thông số kỹ thuật: CM300DY-12NF.

10. ký hiệu bộ phận: TR5~10, kiểu máy: 4534-531, tên: mô-đun IGBT, thông số kỹ thuật: CM400DY-12NF.

11. ký hiệu bộ phận: SCR1, model: 4530-137, tên: mô-đun thyristor, đặc điểm kỹ thuật: SG25AA60.

12. Ký hiệu bộ phận: CT1, model: 4810-030, tên: cảm biến dòng điện, thông số kỹ thuật: W-W03029A.

13. ký hiệu bộ phận: CT2, model: 4406-009, tên: phần tử Zhaier, đặc điểm kỹ thuật: HA400S3EH.

14. Ký hiệu bộ phận: T1, model: P10264B00, tên: biến áp biến tần, đặc điểm kỹ thuật: P10264B00.

15. ký hiệu bộ phận: LI, model: P10264L00, tên: lò phản ứng đầu vào, thông số kỹ thuật: P10264L00.

16. Ký hiệu bộ phận: L2, model: P10264C00, tên: DC reactor, thông số kỹ thuật: P10264C00.

17. Ký hiệu bộ phận: L3~6, model: 4739-497, tên: lõi ferit, đặc điểm kỹ thuật: E04RA400270150.

18. Ký hiệu bộ phận: L7, model: 4739-497, tên: lõi ferrite, đặc điểm kỹ thuật: I-04RA400270150.

19. Ký hiệu bộ phận: L7, model: 4739-294, tên: lõi ferrite, đặc điểm kỹ thuật: HM2AT4815.

20. Ký hiệu bộ phận: L8, model: F10487C00, tên: DC reactor, thông số kỹ thuật: P10487C00.

21. Ký hiệu bộ phận: L10,12, model: 4739-497, tên: lõi ferrite, đặc điểm kỹ thuật: E04RA400270150.

22. Ký hiệu bộ phận: Lll, 13, 14, model: 4739-543, tên: lõi ferit, đặc điểm kỹ thuật: E04RA310190100.

23. Ký hiệu bộ phận: L15~17, Model: 4739-596, Tên: lõi Ferit, Đặc điểm kỹ thuật: B-6-22B.

24. Ký hiệu bộ phận: L18, model: 4739-358, tên: lõi ferit, đặc điểm kỹ thuật: RI-17.5-28.5-10.7.

25. Ký hiệu bộ phận: L19~21, Model: 4739-497, Tên: lõi Ferit, Đặc điểm kỹ thuật: R04RA400270150.

26. Ký hiệu bộ phận: L22, 24~26, model: 4739-295, tên: lõi ferit, đặc điểm kỹ thuật: RH26.5X13X13.5.

27. Ký hiệu bộ phận: L23, model: 1000-618, tên: lõi ferrite, đặc điểm kỹ thuật: HM2AT4815.

28. Ký hiệu bộ phận: THP1,2, model: 4614-057, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L080.

29. Ký hiệu bộ phận: THP3, model: 4614-057, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L070.

30. Ký hiệu linh kiện: FM1,2, model: 30016L00, tên: quạt, quy cách: 30016L00.

31. Ký hiệu bộ phận: SH, model: 4403-116, tên: shunt, thông số kỹ thuật: KY400A400A/60mV.

32. Ký hiệu bộ phận: R7~12,36, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD1/4WlkQJ.

33. Ký hiệu bộ phận: R13~24, model: 4508-317, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD1/2W3kQJ.

34. Ký hiệu bộ phận: R29~30, model: 4509-121, tên: địa chỉ điện màng kim loại, đặc điểm kỹ thuật: RNP-50SC10QF.

35. Ký hiệu bộ phận: R31~34, model: 4504-339, tên: điện trở quấn dây phẳng, đặc điểm kỹ thuật: NCRF24V1.2ft.

36. Ký hiệu bộ phận: R35, model: 4509-916, tên: điện trở xi măng, đặc điểm kỹ thuật: T20SH2.2QJA.

37. Ký hiệu bộ phận: R41.42, model: 4509-922, tên: kháng xi măng, đặc điểm kỹ thuật: 20SH10OJA.

38. Ký hiệu bộ phận: R43, model: 4509-109, tên: điện trở màng kim loại hóa hơi, đặc điểm kỹ thuật: RS1B51kQ.

39. Ký hiệu bộ phận: C6,7, model: 4518-528, tên: tụ phim, đặc điểm kỹ thuật: US20X103JAASA.

40. Ký hiệu bộ phận: C8, model: 4518-402, tên: Tụ phim Fu, thông số kỹ thuật: 0.47nF50V.

41. Ký hiệu bộ phận: C9, model: 4511-510, tên: Pei tụ điện, đặc điểm kỹ thuật: LWA2N601MSMAZO.

42. Ký hiệu bộ phận: CONI, model: 4730-421, tên: phích cắm hàng không, đặc điểm kỹ thuật: HS25R-10.

43. Ký hiệu bộ phận: C0N2, model: 4730-426, tên: ổ cắm hàng không, đặc điểm kỹ thuật: 25-6BK.

44. ký hiệu bộ phận: TM1, model: 100-0458, tên: khối thiết bị đầu cuối, đặc điểm kỹ thuật: TB10-019P.

45. Ký hiệu bộ phận: TM2, model: 4739-505, tên: bàn cuối, đặc điểm kỹ thuật: TR10-0112P.

46. Ký hiệu bộ phận: PCB1, model: P10554U00, tên: bảng mạch, thông số kỹ thuật: P10554U00.

47. Mẫu bộ phận: (P10487U00), tên:, thông số kỹ thuật: (P10487U00).

48. Model bộ phận: 4341-206, tên: rơle, thông số kỹ thuật: G6A-274PDC24V.

49. Ký hiệu bộ phận: PCB2, model: P10265P00, tên: bảng mạch, thông số kỹ thuật: P10265P00.

50. Kiểu bộ phận: (P10264P), tên: bảng mạch, thông số kỹ thuật: (P10264P00).

51. Ký hiệu bộ phận: PCB3, model: P10487Q00, tên: bảng mạch, thông số kỹ thuật: P10487Q00.

52. Model bộ phận: 4341206, tên: rơle, thông số kỹ thuật: G6A-274PDC24V.

53. Ký hiệu bộ phận: PCB4, model: P10554V, tên: bảng mạch, thông số kỹ thuật: P10554V00.

54. Ký hiệu bộ phận: PCB5, model: P10487T, tên: bảng mạch, thông số kỹ thuật: P10487T00.

55. Ký hiệu bộ phận: PCB6, model: P10264M, tên: bảng mạch, thông số kỹ thuật: P10264M00.

56. Ký hiệu bộ phận: PCB7, model: F10261Q, tên: bảng mạch, thông số kỹ thuật: P10261Q00.

57. Ký hiệu bộ phận: PCB8, model: P10263R, tên: bảng mạch, thông số kỹ thuật: P10263R00.

58. Ký hiệu bộ phận: PCB9, model: P10346R, tên: bảng mạch, thông số kỹ thuật: P10346R00.

59. Ký hiệu bộ phận: PCB10, model: P10487X, tên: bảng mạch, thông số kỹ thuật: P10487X00.

60. Ký hiệu bộ phận: PCB11, model: P10264S, tên: bảng mạch, thông số kỹ thuật: P10264S00.

61. Model bộ phận: 4341-308, tên: rơle, thông số kỹ thuật: G6B-1114P-FD-USDC24V.

62. Ký hiệu bộ phận: PCB12, model: P10487S, tên: bảng mạch, thông số kỹ thuật: P10487S00.

63. Ký hiệu bộ phận: PCB13,14, model: P10487V, tên: bảng mạch, đặc điểm kỹ thuật: P10487V00.

64. Ký hiệu bộ phận: PCB15, model: P10487J, tên: bảng mạch, thông số kỹ thuật: P10487J00.

65. ký hiệu bộ phận: PCB16,17, kiểu máy: P10487P, tên: bảng mạch, thông số kỹ thuật: P10487P00.

66. Ký hiệu bộ phận: ①, model: 4739-474, tên: nút cao su có màng, thông số kỹ thuật: W-W02805.

67. ký hiệu bộ phận: ②, Model: 4735-038, Tên: Núm, Thông số kỹ thuật: K-10022RSB.

68. ký hiệu bộ phận: ③, Model: 4735-039, Tên: Yi, Thông số kỹ thuật: K-10022CSBL.

69. Ký hiệu bộ phận: ④, model: 4739-516, tên: con lăn, đặc điểm kỹ thuật: 420SR-RD50.
