Máy hàn OTC DW300 bộ phận và thông số kỹ thuật

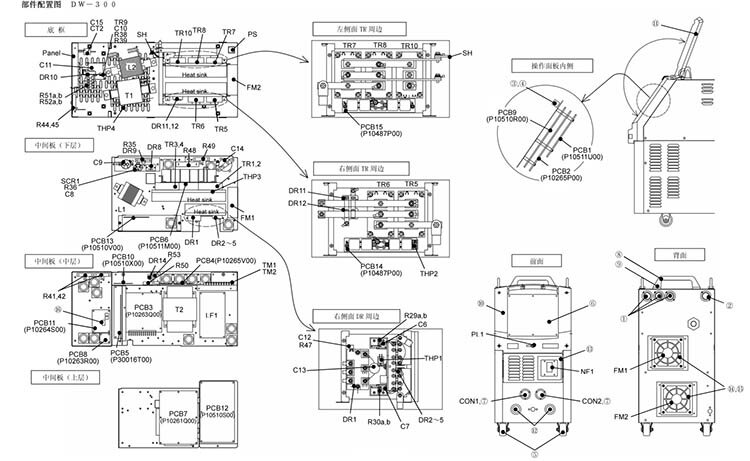

Trước tiên chúng ta hãy xem  sơ đồ cấu hình của các  bộ phận máy hàn nhôm OTC DW300.

1. ký hiệu bộ phận: NF1, model: 4614-109, tên: công tắc khí, đặc điểm kỹ thuật: IELK111-34459-1-V.

2. ký hiệu bộ phận: LF1, kiểu máy: 4519-036, tên: bộ lọc, thông số kỹ thuật: FS5681-50-99.

3. ký hiệu bộ phận: PL1, model: 4600-360, tên: đèn báo, thông số kỹ thuật: N46010A7KW-01.

4. Ký hiệu bộ phận: DR1, model: 4531-716, tên: cầu chỉnh lưu ba pha, đặc điểm kỹ thuật: DFA100BA160.

5. Ký hiệu bộ phận: DR2~5,8, model: 4531-308, tên: mô-đun diode nhanh, đặc điểm kỹ thuật: DBA200UA60.

6. Ký hiệu bộ phận: DR9, model: 4531-505, tên: diode, đặc điểm kỹ thuật: S2L60.

7. Ký hiệu bộ phận: DR10~12, model: 4531-308, tên: mô-đun diode nhanh, đặc điểm kỹ thuật: DBA200UA60.

8. Ký hiệu bộ phận: DR14, model: 4531-120, tên: cầu chỉnh lưu, đặc điểm kỹ thuật: D5SB60.

9. ký hiệu bộ phận: TR1~4, kiểu máy: 100-0003, tên: mô-đun IGBT, thông số kỹ thuật: CM150-DU-24NFH.

10. ký hiệu bộ phận: TR5~8, kiểu máy: 4534-531, tên: mô-đun IGBT, thông số kỹ thuật: CM400DY-12NF.

11. Ký hiệu bộ phận: TR9, model: 4534-402, tên: IGBT, đặc điểm kỹ thuật: 1MBH50D-060.

12. ký hiệu bộ phận: TRIO, kiểu máy: 4534-531, tên: mô-đun IGBT, thông số kỹ thuật: CM400DY-12NF.

13. ký hiệu bộ phận: SCR1, model: 4530-137, tên: mô-đun thyristor, đặc điểm kỹ thuật: SG25M60.

14. Ký hiệu bộ phận: CT1, model: 4810-030, tên: cảm biến gạch hiện tại, thông số kỹ thuật: W-W03029.

15. Ký hiệu bộ phận: CT2, model: 4406-009, tên: Hall element, đặc điểm kỹ thuật: HA400S3I-H.

16. Ký hiệu bộ phận: T1, model: P10511B00, tên: biến áp biến tần, đặc điểm kỹ thuật: P10511B00.

17. Ký hiệu bộ phận: LI, model: P10264L00, tên: lò phản ứng đầu vào, thông số kỹ thuật: P10322L00.

18. Ký hiệu bộ phận: L2, model: P10510C00, tên: DC reactor, thông số kỹ thuật: P10510C00.

19. Ký hiệu bộ phận: L3, 4, 6, 12, 21, model: 4739-497, tên: lõi ferit, đặc điểm kỹ thuật: E04RA400270150.

20. Ký hiệu bộ phận: L7, model: 4739-497, tên: lõi ferrite, đặc điểm kỹ thuật: E04RA400270150.

21. Ký hiệu bộ phận: L10, 11, 13, 14, 24, model: 4739-543, tên: lõi ferrite, đặc điểm kỹ thuật: E04RA310190100.

22. ký hiệu bộ phận: L18, model: 4739-358, tên: lõi ferit, đặc điểm kỹ thuật: RI-17.5-28.5-10.7.

23. ký hiệu bộ phận: L23, Model: 4739-579, Tên: Bộ lọc khóa, Thông số kỹ thuật: ZCAT-3035-1330.

24. Ký hiệu bộ phận: THP1, model: 4614-040, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L085.

25. Ký hiệu bộ phận: THP2, model: 4614-057, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L080.

26. Ký hiệu bộ phận: THP3, model: 4258-051, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: 67L090.

27. Ký hiệu bộ phận: THP4, model: 4253-024, tên: công tắc điều khiển nhiệt độ, đặc điểm kỹ thuật: US-602SXTTAS.

28. Ký hiệu bộ phận: FM1, 2, model: P30016L00, tên: quạt, thông số kỹ thuật: P30016L00.

29. Ký hiệu bộ phận: SH, model: 4403-116, tên: shunt, thông số kỹ thuật: KY400A400A/60mV.

30. Ký hiệu bộ phận: R1~4, Model: 1EG191-11400, Tên: Varistor, Đặc điểm kỹ thuật: ENC911D-14A.

31. Ký hiệu bộ phận: R7~12, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD1/4Wlk^J.

32. Ký hiệu bộ phận: R13~20,43, model: 4508-317, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD1/2W3kQJ.

33. Ký hiệu bộ phận: R29a,b~30a,b, model: 4509-121, tên: điện trở màng kim loại, đặc điểm kỹ thuật: RNP-50SC10QF.

34. Ký hiệu bộ phận: R35, model: 4509-916, tên: điện trở xi măng, đặc điểm kỹ thuật: T20SH2.2QJA.

35. ký hiệu bộ phận: R36, 38, 47, model: 4509-704, tên: điện trở màng carbon, đặc điểm kỹ thuật: RD1/4Wlk^J.

36. Ký hiệu bộ phận: R39, model: 4504-944, tên: điện trở quấn dây, đặc điểm kỹ thuật: KNP1W10Q.

37. Ký hiệu bộ phận: R41,42, model: 4509-922, tên: điện trở xi măng, đặc điểm kỹ thuật: 20SH10QJA.

38. Ký hiệu bộ phận: R44, 45, 46, model: 4509-128, tên: điện trở màng oxit kim loại, đặc điểm kỹ thuật: RS2B-200k〇J.

39. Ký hiệu bộ phận: R48, Model: 4509-918, Tên: Cement Electric Attachment, Đặc điểm kỹ thuật: 40SII200QJA.

40. Ký hiệu bộ phận: R49,50, model: 4509-825, tên: điện trở xi măng, đặc điểm kỹ thuật: 20SH15kQJA.

41. Ký hiệu bộ phận: R51a,b~R52a,b, model: 4504-325, tên: điện trở quấn dây phẳng, đặc điểm kỹ thuật: NCRF24V20QJ.

42. Ký hiệu bộ phận: R53, model: 4509-109, tên: điện trở màng oxit kim loại, đặc điểm kỹ thuật: RS1B51k〇.

43. Ký hiệu bộ phận: C6,7, model: 4518-528, tên: tụ phim, đặc điểm kỹ thuật: US20X103JAASA.

44. Ký hiệu bộ phận: C8, model: 4518-402, tên: tụ phim, thông số kỹ thuật: 0.47hF50V.

45. Ký hiệu bộ phận: C9, model: 4511-510, tên: tụ điện điện phân nhôm, đặc điểm kỹ thuật: LWA2N601MSMAZO.

46. Ký hiệu bộ phận: CIO, model: 4518-497, tên: tụ phim, đặc điểm kỹ thuật: DHS630V103JSL.

47. Ký hiệu bộ phận: Cll, model: 4518-411, tên: tụ phim, đặc điểm kỹ thuật: EM351200D0B1HP.

48. Ký hiệu bộ phận: C12, model: 4518-402, tên: tụ phim, thông số kỹ thuật: 0.47nF50V.

49. Ký hiệu bộ phận: C13, model: 4518-530, tên: tụ phim, đặc điểm kỹ thuật: US16X154JAASA.

50. Ký hiệu bộ phận: C14, Model: 4511-251, Tên: Tụ điện phân Mendeium, Thông số kỹ thuật: WW02212.

51. Ký hiệu linh kiện: C15, model: 4517-401, tên: tụ gốm, thông số kỹ thuật: O.OlnF2kV.

52. Ký hiệu bộ phận: CONI, model: 4730-421, tên: Ổ cắm Jinqu, đặc điểm kỹ thuật: HS25R-10.

53. Ký hiệu bộ phận: CON2, model: 4730-426, tên: hỗn hợp chèn kim loại, đặc điểm kỹ thuật: 25-6BK.

54. Ký hiệu bộ phận: PS, model: 4255-016, tên: công tắc mô-men xoắn, thông số kỹ thuật: W-W00032.

55. ký hiệu bộ phận: TM1, model: 4739-616, tên: khối thiết bị đầu cuối, đặc điểm kỹ thuật: TB10-018P.

56. ký hiệu bộ phận: TM2, model: 4739-505, tên: khối thiết bị đầu cuối, đặc điểm kỹ thuật: TB10-0112P.

57. Ký hiệu bộ phận: PCB1, model: P10511L, tên: bảng mạch, thông số kỹ thuật: P10511U00.

58. Ký hiệu bộ phận: PCB2, model: P10265P, tên: bảng mạch, thông số kỹ thuật: P10265P00.

59. Ký hiệu bộ phận: PCB3, model: P10263Q, tên: bảng mạch, thông số kỹ thuật: P10263Q00.

60. Ký hiệu bộ phận: PCB4, model: P10265V, tên: bảng mạch, thông số kỹ thuật: P10265V00.

61. Ký hiệu bộ phận: PCB5, kiểu máy: P30016T, tên: bảng mạch, thông số kỹ thuật: P30016T00.

62. Ký hiệu bộ phận: PCB6, model: P10511M, tên: bảng mạch, thông số kỹ thuật: P10511M00.

63. Ký hiệu bộ phận: PCB7, model: P10261Q, tên: bảng mạch, thông số kỹ thuật: P10261Q00.

64. Ký hiệu bộ phận: PCB8, model: P10263R, tên: bảng mạch, thông số kỹ thuật: P10263R00.

65. Ký hiệu bộ phận: PCB9, model: P10510R, tên: bảng mạch, thông số kỹ thuật: P10510R00.

66. Ký hiệu bộ phận: PCB10, model: P10510X, tên: bảng mạch, thông số kỹ thuật: PI0510X00.

67. Ký hiệu bộ phận: PCB11, model: P10264S, tên: bảng mạch, thông số kỹ thuật: P10264S00.

68. Model bộ phận: 4341-308, tên: rơle, thông số kỹ thuật: G6B-1114P-FD-USDC24V.

69. Ký hiệu bộ phận: PCB12, model: P10510S, tên: bảng mạch, thông số kỹ thuật: P10510S00.

70. Ký hiệu bộ phận: PCB13, model: P10510V, tên: bảng mạch, thông số kỹ thuật: P10510V00.

71. Ký hiệu bộ phận: PCBll, model: P10487P, tên: bảng mạch, thông số kỹ thuật: P10487P00.

72. Ký hiệu bộ phận: PCB15, model: P10487P, tên: bảng mạch, thông số kỹ thuật: P10487P00.

73. Ký hiệu bộ phận: ①, model: 4739-474, tên: nút cao su có màng, thông số kỹ thuật: W-W02805.

74. Ký hiệu bộ phận: ②, model: 4739-604, tên: đệm cao su có màng, đặc điểm kỹ thuật: C-30-SG-32A.

75. ký hiệu bộ phận: ③, Model: 4735-038, Tên: Núm, Thông số kỹ thuật: K-10022RSB.

76. ký hiệu bộ phận: ④, model: 4735-039, tên: nắp, thông số kỹ thuật: K-10022CSBL.

77. Ký hiệu bộ phận: ⑤, model: 4739-516, tên: con lăn, đặc điểm kỹ thuật: 420SR-RD50.

78. Ký hiệu bộ phận: ⑥, model: P10562W02, tên: bảng điều khiển, thông số kỹ thuật: P10562W02.

79. Ký hiệu bộ phận: ⑦, model: 4739-476, tên:, thông số kỹ thuật: W-W02814.

80. Ký hiệu bộ phận: ⑧, model: P5801G03, tên: tay cầm, thông số kỹ thuật: P5801G03.

81. Ký hiệu bộ phận: ⑨, model: P10263G12, tên: vỏ đệm, thông số kỹ thuật: P10263G12.

82. Ký hiệu bộ phận: ⑩, model: P10261J01, tên: nắp trước, thông số kỹ thuật: P10261J01.

83. Ký hiệu bộ phận: ⑪, model: P10263J02, tên: nắp bảng điều khiển, thông số kỹ thuật: P10263J02.
