Tên bộ phận và mẫu của robot hàn OTC Mặt dây chuyền dạy học sê-ri FD11

Bây giờ  robot hàn OTC  đều là dòng FD. Nếu các bộ phận của mặt dây dạy bị hỏng và bạn không biết kiểu máy, bạn có thể kiểm tra các số trong hình bên dưới và bảng ở mặt trước để tìm mặt dây dạy rô-bốt hàn OTC sê-ri FD đầu tiên. mẫu phụ kiện.

Model: FDTPDSJN-※L**; ※ cho biết loại khóa vật lý 1 là biểu tượng chung (tiêu chuẩn) 3 là biểu tượng văn bản tiếng Trung; ** cho biết chiều dài cáp, 08 cho biết 8 mét (tiêu chuẩn) 15 cho biết 15 mét.
Mẫu tiêu chuẩn là FDTPDSJN-1L08 và mẫu giá đỡ dạy học FD thường được sử dụng của chúng tôi ở Trung Quốc là: FDTPDSJN-3L08.

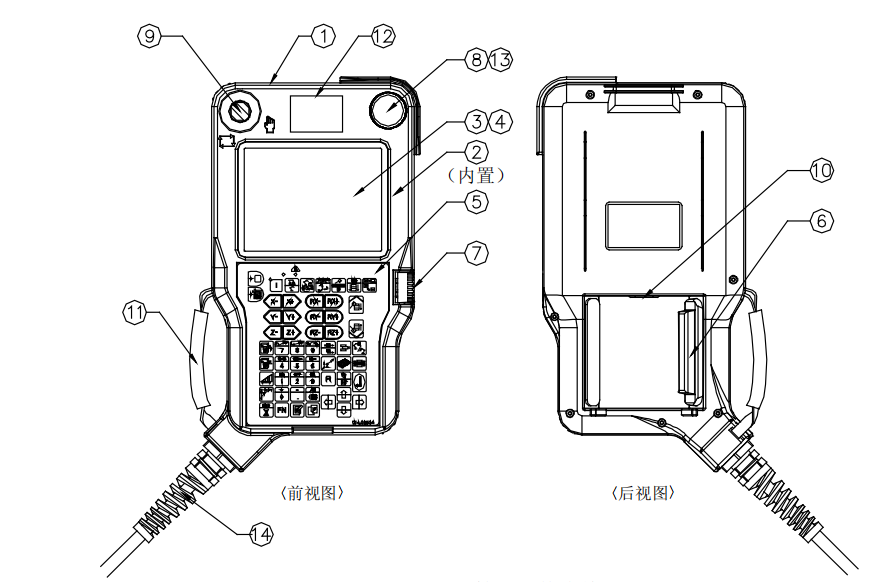

   Đầu tiên chúng ta hãy nhìn vào hình ảnh của mặt dây chuyền dạy:

Với hình ảnh trên, chúng ta có thể tìm ra mô hình của các bộ phận tương ứng từ bảng sau:

1. Ký hiệu các bộ phận trong hình trên: 1, tên: hộp, kiểu máy: L21500B00.

2. Ký hiệu các bộ phận trong hình trên: 2, tên: Bo mạch CPU, model bộ phận: L21505C00.

3. Ký hiệu bộ phận: 3, tên: LCD, model bộ phận: 100-1905.

4. Ký hiệu phụ kiện trong hình trên: 4, tên: màn hình cảm ứng, mẫu phụ kiện: W-L02140.

5. Ký hiệu phụ kiện trong hình trên: 5, tên: bàn phím màng, mẫu phụ kiện: W-L02534 (biểu tượng chung).

6. Ký hiệu phụ kiện trong hình trên: 5, tên:, mẫu phụ kiện: W-L02586 (biểu tượng chữ Trung Quốc).

7. Ký hiệu phụ kiện trong hình trên: 6, tên: cụm cáp, mẫu phụ kiện: L21500J00.

8. Ký hiệu phụ kiện trong hình trên: 7, tên: cụm cáp, mẫu phụ kiện: L21500K00.

9. Ký hiệu phụ kiện trong hình trên: 8, tên: cụm cáp, mẫu phụ kiện: L21500L00.

10. Ký hiệu các bộ phận trong hình trên: 9, tên: cụm cáp, model bộ phận: L21500M00.

11. Ký hiệu phụ kiện trong hình trên: 10, tên: cụm cáp, mẫu phụ kiện: L21500N00.

12. Ký hiệu phụ kiện trong hình trên: 11, tên gọi: thắt lưng, mẫu phụ kiện: L21500B10.

13. Biểu tượng bộ phận trong hình trên: 12, tên: nhãn, mẫu bộ phận: NC9608.

14. Ký hiệu phụ kiện trong hình trên: 13, tên: nhãn, mẫu phụ kiện: NC9638.

15. Ký hiệu phụ kiện trong hình trên: 14, tên: cáp điều khiển (8 mét), model phụ kiện: L21501B00.

16. Ký hiệu phụ kiện trong hình trên: 14, tên: cáp điều khiển (15 mét), model phụ kiện: L21501E00.

17. Ký hiệu phụ kiện trong hình trên: 15, tên: miếng dán bảo vệ màn hình, mẫu phụ kiện: L21510B01.
