Hình ảnh nổ và số thứ tự mỏ hàn RTW5000H của robot OTC

Có nhiều loại mỏ hàn được sử dụng trên robot hàn OTC. Những cái được sử dụng phổ biến nhất ở Trung Quốc là RTW5000H và RT3500H. Bài viết này chủ yếu nói về  RTW5000H  (bao gồm RTW5000S, RTW5000H, RTW5000L).

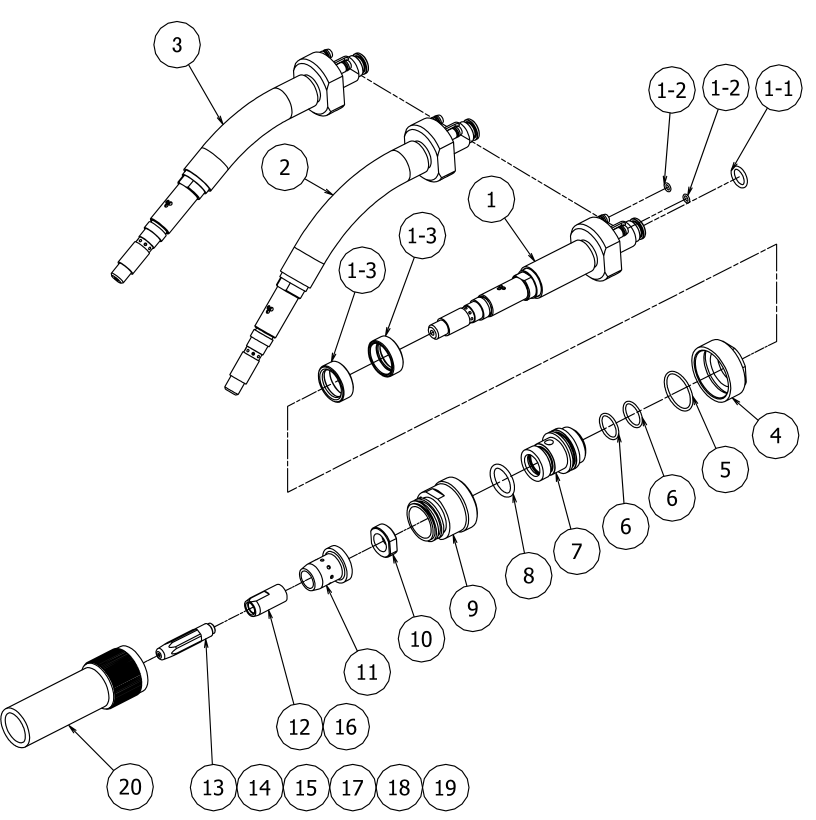

Đầu tiên chúng ta hãy nhìn vào chế độ xem bùng nổ của nó.

 Trong hình trên, chúng tôi đã đánh dấu kỹ thuật số từng bộ phận của RT5000H (bao gồm RTW5000S, RTW5000H, RTW5000L), sau đó xem phần sau:

1. Ký hiệu các bộ phận trong hình trên: 1, model: L10609B00, tên: cụm thân súng.

2. Ký hiệu bộ phận trong hình trên: 2, model: L10611B00, tên: thân súng.

3. Ký hiệu các bộ phận ở hình trên: 3, model: L10610B00, tên: thân súng.

4. Ký hiệu các bộ phận trong hình trên: 3-1, model: 3574-017, name: O-ring.

5. Ký hiệu các bộ phận trong hình trên: 3-2, model: 100-0652, name: O-ring.

6. Các ký hiệu bộ phận trong hình trên: 3-3, model: L10609B08, name: brush.

7. Ký hiệu bộ phận trong hình trên: 4, model: U2969K03, tên: đai ốc.

8. Ký hiệu bộ phận trong hình trên: 5, model: 3574-003, tên: O-ring.

9. Ký hiệu các bộ phận trong hình trên: 6, model: 3574-002, name: O-ring.

10. Ký hiệu bộ phận trong hình trên: 7, model: L6571C01, tên: chất cách điện.

11. Ký hiệu bộ phận trong hình trên: 8, model: 3574-006, tên: O-ring.

12. Ký hiệu bộ phận trong hình trên: 9, model: L6571C02, tên: tiền chất.

13. Ký hiệu bộ phận trong hình trên: 10, model: L6571C03, tên: đai ốc.

14. Ký hiệu bộ phận trong hình trên: 11, model: U3766K01, tên: nắp shunt.

15. Ký hiệu bộ phận trong hình trên: 12, model: L10302C01, tên: đai ốc.

16. Ký hiệu phụ kiện hình trên: 13, model: L10361B04, name: đầu tiếp điểm.

17. Ký hiệu các bộ phận trong hình trên: 14, model: L10361B05, name: đầu tiếp điểm.

18. Ký hiệu phụ kiện hình trên: 15, model: L10361B06, name: đầu tiếp điểm.

19. Ký hiệu bộ phận trong hình trên: 16, model: L10302C02, tên: đai ốc đầu tiếp xúc.

20. Ký hiệu các bộ phận trong hình trên: 17, model: L7250B04, name: đầu tiếp điểm.

21. Ký hiệu các bộ phận trong hình trên: 18, model: L7250B05, name: đầu tiếp điểm.

22. Ký hiệu các bộ phận trong hình trên: 19, model: L7250B06, name: đầu tiếp điểm.

23. Ký hiệu bộ phận trong hình trên: 20, model: U724E01, name: vòi phun.
