Hình nổ và số thứ tự mỏ hàn RT3500H của robot hàn OTC

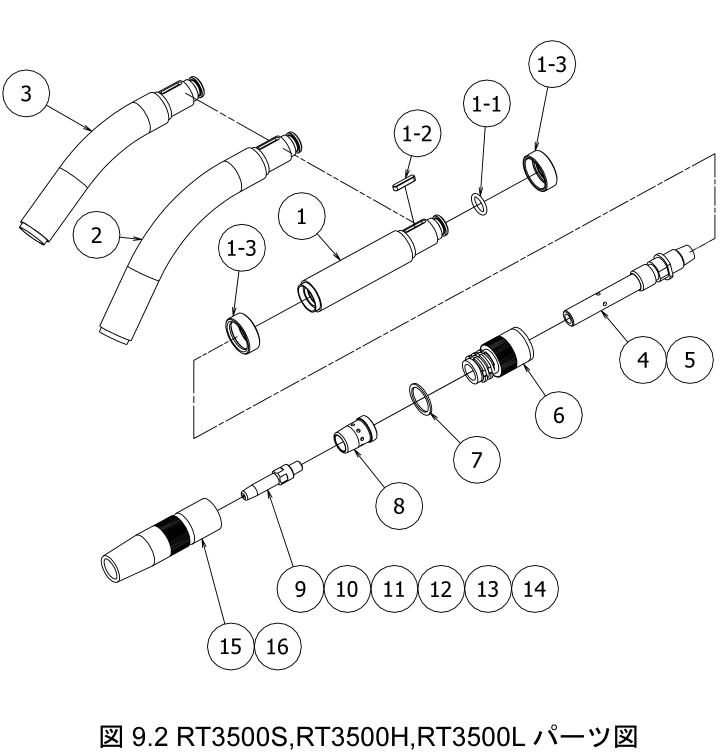

Ở bài viết trước chúng tôi đã giới thiệu về hình ảnh nổ của   mỏ hàn RTW5000H dành cho robot hàn OTC. Trong  bài viết này, chúng tôi chủ yếu giới thiệu hình ảnh phát nổ của mỏ hàn  RT3500H khác  (RT3500S, RT3500H, RT3500L) và số thứ tự của từng bộ phận. Nếu bạn muốn mua các bộ phận trên Bộ phận RT3500H, bạn có thể tìm thấy các thông số tương ứng bằng cách so sánh sơ đồ và mô hình bên dưới.

1. Ký hiệu các bộ phận trong hình trên: 1, model: L10603B00, tên: thân súng.

2. Ký hiệu các bộ phận trong hình trên: 1-1, model: 3574-017, name: O-ring.

3. Ký hiệu các bộ phận trong hình trên: 1-2, model: 100-1238: .

4. Ký hiệu của các bộ phận trong hình trên: 1-3, model: L10603B04, name: gioăng.

5. Ký hiệu các bộ phận trong hình trên: 2, model: L10605B00, name: cổ ngỗng.

6. Ký hiệu các bộ phận trong hình trên: 3, model: L10604B00, tên: thân mỏ hàn.

7. Ký hiệu các bộ phận trong hình trên: 4, model: L10603C01, tên: đầu tiếp điểm.

8. Ký hiệu bộ phận trong hình trên: 5, model: L10603E01.

9. Ký hiệu các bộ phận trong hình trên: 6, model: L10603D00, name: insulator.

10. Ký hiệu bộ phận trong hình trên: 7, model: L6380F01, name: spring.

11. Ký hiệu bộ phận trong hình trên: 8, model: U4167G02, name: shunt.

12. Ký hiệu các bộ phận trong hình trên: 9, model: L7250B04, tên: đầu tiếp điểm.

13. Ký hiệu các bộ phận trong hình trên: 10, model: L7250B01, name: đầu tiếp điểm.

14. Ký hiệu các bộ phận trong hình trên: 11, model: L7250B02, name: đầu tiếp điểm.

15. Ký hiệu các bộ phận trong hình trên: 12, model: L7250B03, name: đầu tiếp điểm.

16. Ký hiệu các bộ phận trong hình trên: 13, model: L7250B05, name: đầu tiếp điểm.

17. Ký hiệu các bộ phận trong hình trên: 14, model: L7250B06, name: đầu tiếp điểm.

18. Ký hiệu các bộ phận trong hình trên: 15, Model: L10603C02, Name: Nozzle.

19. Ký hiệu các bộ phận ở hình trên: 16, Model: L10603C03, Name: Nozzle.
